VATN LCD
высококачественное отображение информации
Жидкокристаллические дисплеи с
вертикально-ориентированными жидкими кристаллами (VATN LCD) компании
Winstar – это широкий угол обзора, высокая контрастность,
промежуточное решение по цене и производительности между дисплеями
VFD и OLED. |
 |
|
Технология VATN,
используемая в LCD-дисплеях имеет ряд преимуществ перед
традиционными TN-/STN-/FSTN-технологиями. Широкий угол обзора и
высокая контрастность делают их идеальным выбором для применений,
где основным критерием выступает качество. Сравним существующие
технологии LCD-дисплеев и ознакомимся с обзором новой технологии
VATN LCD компании Winstar.
Промышленное оборудование, контрольно-измерительные приборы,
мобильные системы медицинского назначения, системы промышленной
автоматизации – LCD-дисплеи (Liquid Crystal Display –
жидкокристаллические дисплеи) находят применение везде. Сегодня
рынок дисплеев с пассивной матрицей поражает своим разнообразием:
технологии TN, STN, FSTN, OLED, VFD, VATN позволяют удовлетворить
широкий спектр требований, предъявляемых к индикаторам.
Основным параметром выбора дисплея служит качество отображаемой
информации в совокупности со стоимостью предлагаемой технологии. При
использовании тех или иных устройств вывода данных для
высококачественного отображения информации важны яркость и
контрастность, максимальные значения которых могут быть достигнуты
при минимальных затратах.
Наиболее совершенная технология пассивных LCD-индикаторов применена
в VATN-дисплеях (Vertically Aligned Twisted Nematic – вертикально
ориентированные жидкие кристаллы). Преимущества технологии хорошо
иллюстрирует новая линейка знакосинтезирующих VATN-дисплеев компании
Winstar, которые имеют ряд основных особенностей:
 форматы
отображения – 8×2, 16×1, 16×2, 16×4, 20×2, 20×4;
4/8-битный
интерфейс обмена данными 6800;
высокая
контрастность – 120:1;
степень
мультиплексирования: 1/4 контраст 1000, 1/16 контраст 100-200;
широкий
угол обзора – по горизонтали до 170° и по вертикали до 110°;
доступность пяти цветов подсветки: белый, зеленый, желто-зеленый,
синий, красный. |
|
  |
|
Дисплеи
на вертикально ориентированных жидких кристаллах – это технология
LCD, в которой при отсутствии управляющего сигнала кристаллы имеют
вертикальную ориентацию. Такое расположение при напряжении, равном
нулю, позволяет достичь абсолютно черного фона на дисплее. При
подаче управляющего напряжения кристаллы поворачиваются, меняя свое
положение и тем самым позволяя свету проходить между ними. С большим
углом поворота проникающая способность увеличивается. И с учетом
темного экрана достигается высокая контрастность изображения, что
позволяет потребителю рассмотреть информацию без лишних перемещений. |
|
VATN-дисплеи обладают преимуществами перед своими предшественниками:
более
высокая контрастность изображения вследствие проницаемости ниже 1%
из-за вертикального расположения кристаллов.
увеличенный угол обзора вследствие вертикального расположения
кристаллов (в TN-, STN- и FSTN-технологиях кристаллы всегда
ориентированы между вертикальным и горизонтальным положениями, и
никогда – полностью вертикально).
Конкурентами VATN-технологии на современном рынке выступают OLED-
(Organic Light Emitting Diodes – органические светодиоды) и VFD-
(Vacuum Fluorescent Display – вакуумный катодолюминесцентный дисплей)
дисплеи |
|
Модели VATN-дисплеев
|
Наименование |
Символы х строки |
Габаритные
размеры, мм |
Размер
экрана, мм |
Размер
точки, мм |
Размер
символа, мм |
Цвет
подсветки |
|
WH0802A1-RLL |
8×2 |
58,0×32,0 |
38,0×16,0 |
0,56×0,66 |
2,96×5,56 |
Красный |
|
WH0802A1-GLL |
Зеленый |
|
WH0802A1-PLL |
Голубой |
|
WH0802A1-YLL |
Желтый |
|
WH0802A1-SLL |
Белый |
|
WH1601A-RLL |
16×1 |
80,0×36,0 |
66,0×16,0 |
0,55×0,75 |
3,07×6,56 |
Красный |
|
WH1601A-GLL |
Зеленый |
|
WH1601A-PLL |
Голубой |
|
WH1601A-YLL |
Желтый |
|
WH1601A-SLL |
Белый |
|
WH1602B-RLL |
16×2 |
80,0×36,0 |
66,0×16,0 |
0,55×0,65 |
2,95×5,55 |
Красный |
|
WH1602B-GLL |
Зеленый |
|
WH1602B-PLL |
Голубой |
|
WH1602B-YLL |
Желтый |
|
WH1602B-SLL |
Белый |
|
WH1602Y-RLL |
122,0×44,0 |
99,0×24,0 |
0,92×1,1 |
4,8×9,22 |
Красный |
|
WH1602Y-GLL |
Зеленый |
|
WH1602Y-PLL |
Голубой |
|
WH1602Y-YLL |
Желтый |
|
WH1602Y-SLL |
Белый |
|
WH1604A-RLL |
16×4 |
87,0×60,0 |
62,0×26,0 |
0,55×0,55 |
2,95×4,75 |
Красный |
|
WH1604A-GLL |
Зеленый |
|
WH1604A-PLL |
Голубой |
|
WH1604A-YLL |
Желтый |
|
WH1604A-SLL |
Белый |
|
WH2002G-RLL |
20×2 |
115,0×36,0 |
85,0×18,6 |
0,60×0,65 |
3,20×5,55 |
Красный |
|
WH2002G-GLL |
Зеленый |
|
WH2002G-PLL |
Голубой |
|
WH2002G-YLL |
Желтый |
|
WH2002G-SLL |
Белый |
|
WH2004A-RLL |
20×4 |
98,0×60,0 |
77,0×25,2 |
0,55×0,55 |
2,95×4,75 |
Красный |
|
WH2004A-GLL |
Зеленый |
|
WH2004A-PLL |
Голубой |
|
WH2004A-YLL |
Желтый |
|
WH2004A-SLL |
Белый |
Новые LCD-дисплеи, выполненные по VATN-технологии, выпускаются с
одно- и двухстрочным форматами отображения: 8×2, 16×1, 16×2, 16×4,
20×2, 20×4. Дисплеи обладают высоким качеством изображения,
отличительными чертами которого служат большие углы обзора (по
горизонтали до 170°, по вертикали до 110°) и высокий контраст (до
120:1). Степень мультиплексирования представителей VATN-технологии
составляет 1/16 и 1/4. Традиционно Winstar предлагает богатую
цветовую палитру. Все модели имеют негативное отображение и
исполнения с пятью цветами подсветки: белым, зеленым, желто-зеленым,
синим или красным. |
| |
Фото | Описание | ЦЕНА ЗА ШТ БЕЗ НДС, грн |
| BCB1602-03-LB-VNMWU
Жидко-кристаллическая матрица VATN
VATN LCD индикатор. 16 символов 2 строки. Размеры 80х36 мм. цвет символов: синий, фона: черный, Размер символа: 2,96х5,16 мм, WH1602B-PLL-CWVE English and Cyrillic Font
Производитель: BLAZE
код товара: 00-00061089
|
|
|
| BCB1602-03-LY-VNMWU
Жидко-кристаллическая матрица VATN
VATN LCD индикатор. 16 символов 2 строки. Размеры 80х36 мм. цвет символов: желтый-зеленый, фона: черный. Размер символа: 2,96х5,16мм. WH1602B-YLL-CWVE English and Cyrillic Font
Производитель: BLAZE
код товара: 00-00061088
|
|
|
| WH0802A1-GLL-CWVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: зеленый, Интерфейс: 6800 interface (ST7066 IC), размеры: 58х32 мм, Размер символов 2,96х5,56 мм
Производитель: WINSTAR
код товара: 00-00051899
|
|
|
| WH0802A1-PLL-CWVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: синий, Интерфейс:6800 interface (ST7066 IC), размеры: 58х32 мм, Размер символов 2,96х5,56 мм
Производитель: WINSTAR
код товара: 00-00051896
|
|
|
| WH0802A1-RLL-CWVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: красный, Интерфейс:6800 interface (ST7066 IC), размеры: 58х32 мм, Размер символов 2,96х5,56 мм
Производитель: WINSTAR
код товара: 00-00051898
|
|
|
| WH0802A1-SLL-CWV
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: белый, Интерфейс: 6800 interface (ST7066 IC), размеры: 58х32 мм, Размер символов 2,96х5,56 мм
Производитель: WINSTAR
код товара: 00-00051897
|
|
|
| WH0802A1-YLL-CWVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: желтый, Интерфейс:6800 interface (ST7066 IC), размеры: 58х32 мм, Размер символов 2,96х5,56 мм
Производитель: WINSTAR
код товара: 00-00051900
|
|
|
| WH1601A-GLL-CWVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: зеленый, Интерфейс: 6800 interface (ST7066 IC), размеры: 80х36 мм, Размер символов 3,07х6,56 мм
Производитель: WINSTAR
код товара: 00-00051902
|
|
|
| WH1601A-PLL-CWVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: синий, Интерфейс: 6800 interface (ST7066 IC), размеры: 80х36 мм,Размер символов 3,07х6,56 мм
Производитель: WINSTAR
код товара: 00-00051903
|
|
|
| WH1601A-RLL-CWVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: красный, Интерфейс:6800 interface (ST7066 IC), размеры: 80х36 мм, Размер символов 3,07х6,56 мм
Производитель: WINSTAR
код товара: 00-00051901
|
|
|
| WH1601A-SLL-CWV
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: белый, Интерфейс:6800 interface (ST7066 IC), размеры: 80х36 мм,Размер символов 3,07х6,56 мм
Производитель: WINSTAR
код товара: 00-00051905
|
|
|
| WH1601A-YLL-CWVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: желтый, Интерфейс:6800 interface (ST7066 IC), размеры: 80х36 мм, Размер символов 3,07х6,56 мм
Производитель: WINSTAR
код товара: 00-00051904
|
|
|
| WH1602B-PLL-CWVE
Жидко-кристаллическая матрица VATN
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, BLUE, engligh/cyrillic, Интерфейс: 6800 interface (ST7066 IC), Размер символов 2,95х5,55 мм
Производитель: WINSTAR
код товара: 00-00044583
|
|
|
| WH1602B-SLL-CWV
Жидко-кристаллическая матрица
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, WHITE, engligh/cyrillic, Интерфейс: 6800 interface (ST7066 IC), Размер символов 2,95х5,55 мм
Производитель: WINSTAR
код товара: 00-00044585
|
|
|
| WH1602B-YLL-CWVE
Жидко-кристаллическая матрица VATN
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, YELLOW-GREEN, engligh/cyrillic, Интерфейс: 6800 interface (ST7066 IC), Размер символов: 2,96х5,56 мм
Производитель: WINSTAR
код товара: 00-00044586
|
|
|
| WH1604A-SLL-CWV
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 16 символов 4 строки, цвет подсветки: белый, Интерфейс: 6800, SPI, I2C, размеры: 87х60 мм. Размер символа: 2,95х4,75 мм
Производитель: WINSTAR
код товара: 00-00051906
|
|
|
| WH1604A-YLL-CWVE
Жидко-кристаллическая матрица VATN
VATN 16*4, 87,0*60.0mm, эффективная площадь 62.0*26.0mm, YELLOW-GREEN, engligh/cyrillic, Размер символа: 2,95х4,75 мм
Производитель: WINSTAR
код товара: 00-00048061
|
|
|
| WH2002G-GLL-CTVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 20 символов 2 строки, цвет подсветки: зеленый, размеры: 115х36 мм, Размер символа: 3,2х5,55 мм
Производитель: WINSTAR
код товара: 00-00051909
|
|
|
| WH2004A-GLL-CTVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: зеленый, Интерфейс: 6800 interface (ST7066 IC), размеры: 98х60 мм. Размер символа: 2,95х4,75 мм
Производитель: WINSTAR
код товара: 00-00051910
|
|
|
| WH2004A-PLL-CTVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: синий, размеры: 98х60 мм,Интерфейс: 6800 interface (ST7066 IC), Размер символа: 2,95х4,75 мм
Производитель: WINSTAR
код товара: 00-00051911
|
|
|
| WH2004A-RLL-CTVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: красный, размеры: 98х60 мм, Интерфейс: 6800 interface (ST7066 IC), Размер символа: 2,95х4,75 мм
Производитель: WINSTAR
код товара: 00-00056819
|
|
|
| WH2004A-SLL-CTV
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: белый, Интерфейс: 6800 interface (ST7066 IC), размеры: 98х60 мм. Размер символа: 2,95х4,75 мм
Производитель: WINSTAR
код товара: 00-00051912
|
|
|
| WH2004A-YLL-CTVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: желто-зеленый, Интерфейс: 6800 interface (ST7066 IC), размеры: 98х60 мм.Размер символа: 2,95х4,75 мм
Производитель: WINSTAR
код товара: 00-00056818
|
|
|
| WH1602B-GLL-CWVE
Жидко-кристаллическая матрица VATN
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, GREEN, engligh/cyrillic, Интерфейс: 6800 interface (ST7066 IC), Размер символов 2,95х5,55 мм
Производитель: WINSTAR
код товара: 00-00044582
| временно нет на складе , ожидается поступление на 12.03.2025 |  |
|
|
|
|
| WH1602B-RLL-CWVE
Жидко-кристаллическая матрица VATN
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, RED, engligh/cyrillic, Интерфейс: 6800 interface (ST7066 IC), Размер символов 2,95х5,55 мм
Производитель: WINSTAR
код товара: 00-00044584
| временно нет на складе , ожидается поступление на 12.03.2025 | |
|
|
|
|

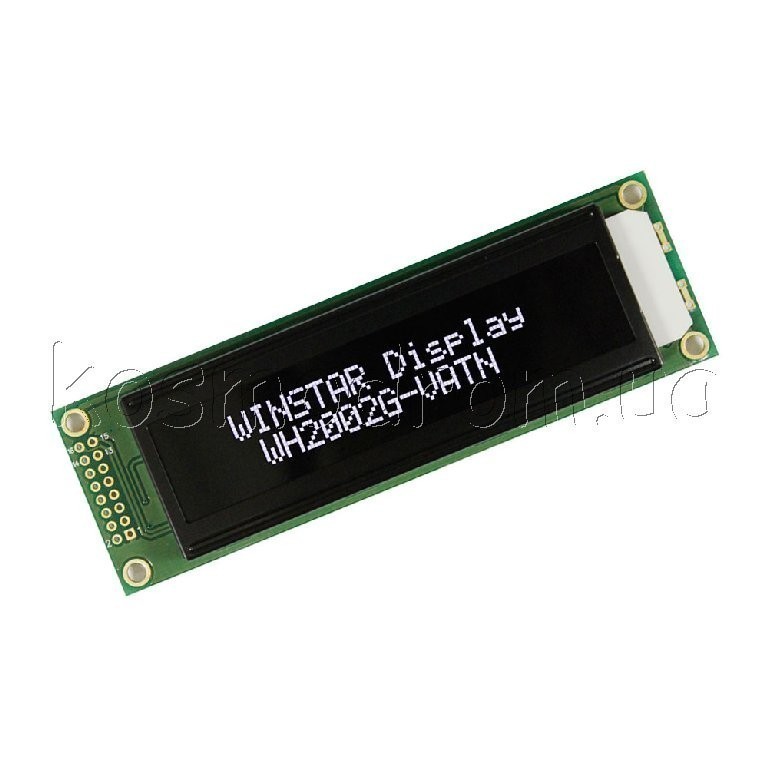

| WH2002G-SLL-CTVE
Жидко-кристаллическая матрица VATN
ЖК-дисплей, VATN, 20 символов 2 строки, цвет подсветки: белый,размеры: 115х36 мм.Размер символа: 3,2х5,55 мм
Производитель: WINSTAR
код товара: 00-00051907
| временно нет на складе , ожидается поступление на 12.03.2025 |  |
|
|
|
|
1
|
пассивные
SMD-компоненты |
конденсаторы |
|
SMD-конденсаторы:
0402,
0603,
0805,
1206
SMD-резисторы:
0201,
0402,
0603,
0805,
1206,
2010,
2512
прецизионные
низкоомные
резисторные сборки
SMD-индуктивности: 0603,
0805,
1206 |
высоковольтная
керамика /
керамика класс Y1 и Y2 /
металлопленка
CL-21X /
металлопленка CL-21 MEF /
полипропиленовые CBB21 CBB22 /
полипропиленовые
X2-MKP /
высоковольтные CBB81 /
для двигателей
CBB61 / фазосдвигающие
CBB60E /
пусковые CBB65 /
Полистирольные конденсаторы СL11 /
Аксиальные
металлопленочные конденсаторы CL-20T /
Электролитические конденсаторы
/
Неполярные
/ Полимерные (твердотельные)
/ Тонкие для
ЖК /
Низкоимпедансные
/ Конденсаторы SMD, Серия RC |
Время генерации 0.027388 секунд
Найдено 26 товаров |
Поставляемые компоненты
|
