Компания WINSTAR предлагает самую широкую линейку символьных и графических жидкокристаллических индикаторов (LCD), с широким выбором разрешения и вариантов подсветки. Производственная линейка включает в себя следующие технологии: TN, STN, FSTN, color STN, COG, TFT, FCS-LCD, VATN и OLED.

Символьный ЖК-индикатор VATN 8 символов 2 строки.

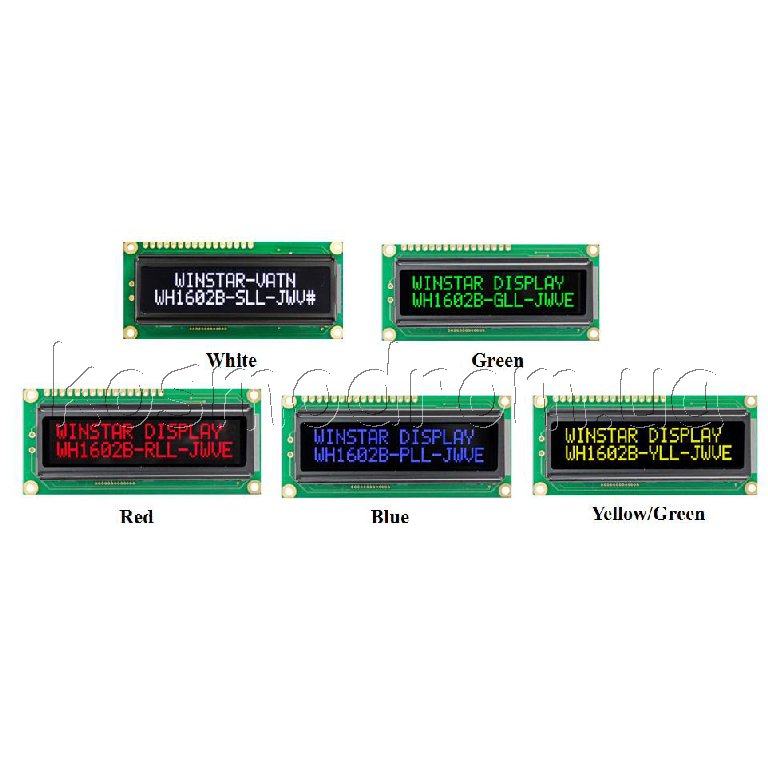

Индикатор WH1602В-YLL-CWVE выполнен по технологии VATN.
VATN - (Vertically Aligned Twisted Nematic – вертикально ориентированные жидкие кристаллы).
(VATN LCD) компании Winstar – это широкий угол обзора, высокая контрастность, промежуточное решение по цене и производительности между дисплеями VFD и OLED.

Технология VATN, используемая в LCD-дисплеях имеет ряд преимуществ перед традиционными TN-/STN-/FSTN-технологиями. Широкий угол обзора и высокая контрастность делают их идеальным выбором для применений, где основным критерием выступает качество.

Дисплеи на вертикально ориентированных жидких кристаллах – это технология LCD, в которой при отсутствии управляющего сигнала кристаллы имеют вертикальную ориентацию. Такое расположение при напряжении, равном нулю, позволяет достичь абсолютно черного фона на дисплее. При подаче управляющего напряжения кристаллы поворачиваются, меняя свое положение и тем самым позволяя свету проходить между ними. С большим углом поворота проникающая способность увеличивается. И с учетом темного экрана достигается высокая контрастность изображения.



Применение:
Индустриальное: измерительные приборы, UPS, автопром.
Медицинское оборудование
В домашней технике: аудио/видео устройства, кофе машины, микроволновые печи и пр.

Основные характеристики WH1602В-YLL-CWVE:

Вес: 30г
Толщина: 12.0 мм (with component)
Углы обзора: 170(Гор) 110(Вер)
Контраст: 120 : 1
Разрешение (размеры точки): 0.05 x 0.05мм
Энергопотребление: 250мВт

Время отклика при: +25°C ~ 0.3 Сек при -25°C ~ 10 Сек
Диапазон рабочих температур: - 200C ~ + 700C
Читаемость на солнце: Нет
Напряжение питания: 5 В
Время наработки на отказ: 50K часов
Шрифт 1 тип на одной: IC
Цвет символов: Желто-зеленый
Внешние габариты: 80,5х36,5мм.
Размер видимой области: 66х16 мм.

Интерфейс: 6800 interface (ST7066 IC)
