Отладочный комплекс NUCLEO

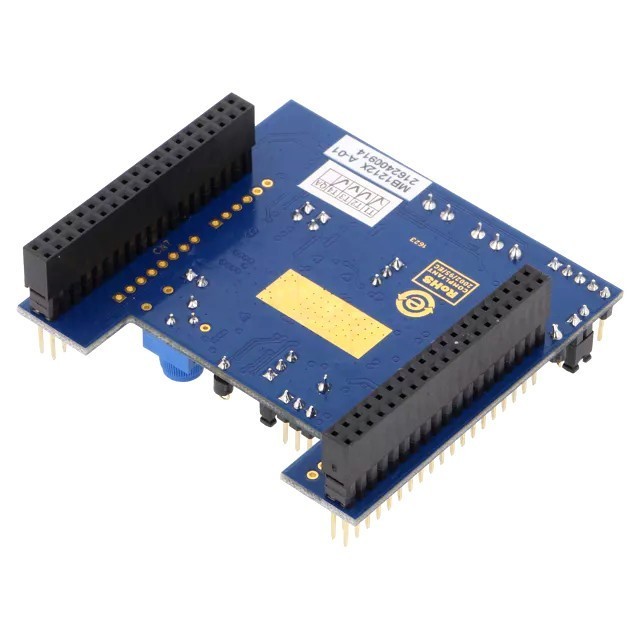

X-NUCLEO-IHM07M1
Дочерняя плата: Сост.элем: L6230, 8?48ВDC, GPIO

На складе ...
Производитель: ST
код товара: 00-00079470

СКАЧАТЬ PDF

Кол-во	Цена без НДС, грн	Купить
от 1 шт от 2 шт от 3 шт	1424,00 1328,82 1233,90

Раздел:
Отладочный комплекс NUCLEO

	ARDUINO: широкий выбор для покупки со склада и под заказ Arduino — это электронный конструктор и удобная платформа быстрой разработки электронных устройств для новичков и профессионалов. Платформа пользуется огромной популярностью во всем мире благодаря удобству и простоте языка программирования, а также открытой архитектуре и программному коду. Устройство программируется через USB без использования программаторов.
Датчики для Ардуино		Управление моторами Ардуино	Клавиатуры Ардуино	Отладочные платы Ардуино
Преобразователи интерфейсов Ардуино		Релейные модули Ардуино	Управление питанием Ардуино	Радиоуправляемые релейные модули

STMicroelectronics — европейская микроэлектронная компания, одна из крупнейших, занимающихся разработкой, изготовлением и продажей различных полупроводниковых электронных и микроэлектронных компонентов

X-NUCLEO-IHM07M1 — это расширительная плата для управления бесщёточными трёхфазными двигателями постоянного тока (BLDC), основанная на драйвере L6230 и предназначенная для использования с платами STM32 Nucleo. Она представляет собой доступное и простое в использовании решение для управления BLDC-двигателями в рамках проектов на базе STM32.

Плата X-NUCLEO-IHM07M1 совместима с разъёмом ST Morpho и позволяет подключать другие расширительные платы в виде стека к одной плате STM32 Nucleo. Также предусмотрена возможность установки разъёма Arduino UNO R3.

Драйвер L6230, установленный на этой плате, представляет собой полностью интегрированный DMOS-драйвер для трёхфазных бесщёточных двигателей, выполненный в корпусе PowerSO-36 (L6230PD). Он оснащён защитой от перегрузки по току и перегрева, а также оптимизирован для алгоритмов с шестиступенчатым и FOC-управлением благодаря независимому измерению тока.

Основные характеристики:
Драйвер трёхфазных BLDC/PMSM двигателей
Номинальный диапазон рабочего напряжения: 8 В – 48 В
Пиковый выходной ток: 2,8 А (1,4 А RMS)
Рабочая частота: до 100 кГц
Защита от перегрузки по току без рассеивания мощности
Защита от сквозных токов
Измерение температуры и защита от перегрева
Совместимость с платами STM32 Nucleo
Полная поддержка STM32 Motor Control SDK
Оснащена разъёмами ST Morpho
Переключаемые перемычки для измерения тока двигателя: трёхшунтовая и одношунтовая конфигурация
Разъём для подключения датчиков Холла/энкодера
Отладочный разъём (DAC, GPIO и др.)
Потенциометр для регулировки скорости
Индикаторный светодиод
