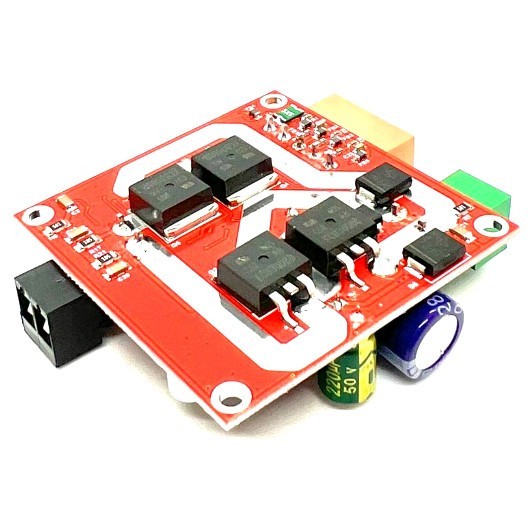

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Контроллер шагового двигателя
XY-15AS
•6–36 В•0–100 кГц•55*55*25 мм•
Временно нет на складе...
код товара: 00-00076857
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Контроллер шагового двигателя
|
|
• Напряжение источника питания
составляет 6–36 В (напряжение слишком низкое, ток нагрузки большой, модуль легко
повредить, поэтому на плате указано 9–36 В). Питание не должно быть перепутано
или превышать 37 В, в противном случае модуль может сгореть. Рекомендуется
использовать источник питания. На входе последовательно подключен предохранитель
на 20 А.
• Привод не обеспечивает отвод тепла. Номинальный ток 12А. Для номинального тока
12А~15А требуется простой отвод тепла. Для 15А~20А требуется толстый отвод
тепла. (Легкий отвод тепла — например, размещение теплопроводящей силиконовой
прокладки толщиной 1 мм под модулем, а затем использование медной стойки
толщиной 5 мм для крепления модуля к стене устройства)
• Интерфейс управляющего сигнала (оранжевый) может обеспечивать пользователей
внешним напряжением 5 В, однокристальный микрокомпьютер не требует
дополнительного источника питания, а максимальный ток источника питания
составляет 0,5 А.
• Напряжение высокого уровня управляющего сигнала: 2,0–5,5 В, совместимо с
уровнем TTL 3,3 В и 5 В;
• Напряжение низкого уровня управляющего сигнала: 0 В~0,8 В, 0 В в плавающем
состоянии;
• Когда напряжение управляющего сигнала составляет 5 В, ток управляющего сигнала
составляет 50 мкА.
• Эффективный диапазон ШИМ: 0,1%～100,0%;
• Диапазон частот ШИМ-сигнала: 0–100 кГц (рекомендуется 20 кГц);
• Минимальная эффективная длительность импульса ШИМ: 200 нс.
• Рабочая температура -25℃-80℃.
• Размер изделия: 55*55*25 мм
• Диаметр монтажного отверстия: 3 мм.
|
