3.3-вольтовый
2-канальный релейный модуль, который может управляться контроллерами
Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с
компьютера.

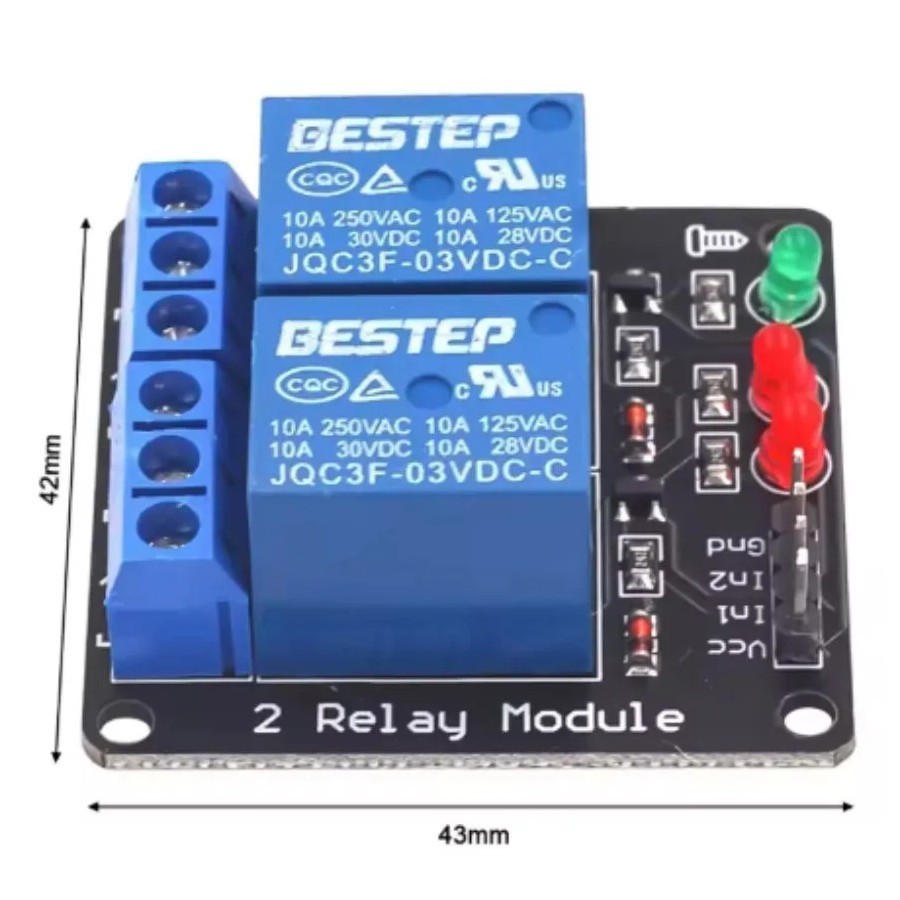

2-канальный модуль реле 3.3V для Arduino PIC ARM AVR используется
для управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить
управляемое устройство. Затем нужно подключить питание 3.3В к
выводам Vcc и Gnd модуля. Потом к управляющим выводам ln1 – ln2
релейного модуля нужно подключить микроконтроллер, компьютер или
другое управляющее устройство и приступать к работе.
Управление модулем осуществляется с помощью микроконтроллера,
компьютера или другого микропроцессорного управляющего устройства.
На плате релейного модуля есть джампер для переключения между
Gnd-Vcc и Vcc-JDVcc (3.3В Arduino и 3.3В источника питания).
Релейный модуль имеет два интерфейса – для подключения управляющего
устройства (микроконтроллера, компьютера) и для подключения
управляемых приборов к реле:
для подключения релейного модуля к управляющему устройству
используется 4-пиновый интерфейс. Контакты GND и VCC для подключения
+3.3В, выводы ln1 – ln2 для подключения управляющего сигнала;
для подключения управляемых приборов к реле на плате присутствует 6
контактов-зажимов (по 3 на каждое реле).
Питание релейного модуля осуществляется или от управляющего
устройства, или от внешних источников питания (блоков питания,
батарей). Если вам нужна полная оптическая изоляция подключите Vcc к
выходу +3.3В Arduino, но не подключайтесь к Gnd. Уберите джампер Vcc
to JDVcc. Подключите отдельные +3.3В к выводу JDVcc и Gnd с платы –
это даст питание для транзисторов и обмотки реле.
Если же вам достаточно изоляции реле то можно просто запитать модуль
от выводов Arduino +3.3В и Gnd и оставить джампер Vcc to JD-Vcc на
своем месте.
Характеристики:
рабочий ток реле: 15 – 20мА;
управляющее напряжение реле 3.3В;
реле высокого тока SRD-05VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A,
DC28V 10A;
стандартный интерфейс, через который можно управлять релейным
модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM,
ARM, MSP430, TTL logic или с компьютера;
габариты: 49,3 х 38,2 х 20,0 мм;
вес: 30 г. |
