24-вольтовый,
1-канальный релейный модуль, который может управляться контроллерами
Arduino, 8051, AVR, PIC, DSP, ARM, MSP430, TTL logic или от компьютера.

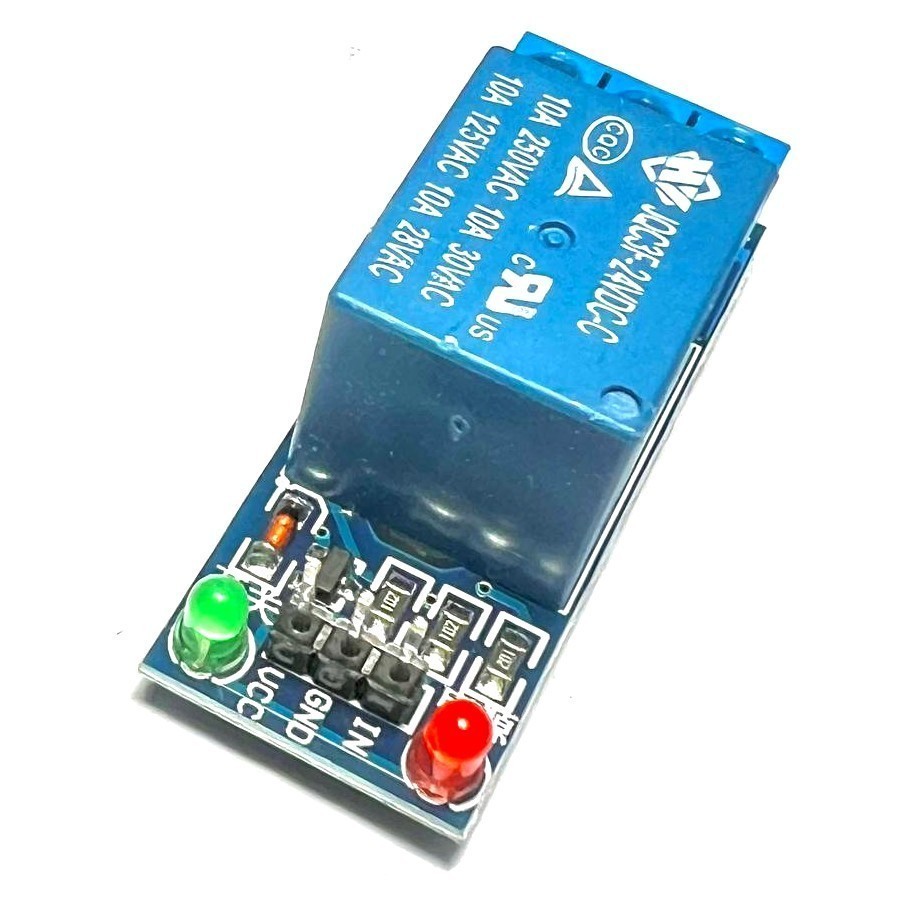

1-канальный модуль реле 24V для Arduino PIC ARM AVR используется для
управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить управляемое
устройство. Затем нужно подключить к выводам Vcc и Gnd модуля питание
24В. Потом к управляющему выводу IN релейного модуля нужно подключить
микроконтроллер, компьютер или другое управляющее устройство и
приступать к работе.
Управление модулем осуществляется с помощью микроконтроллера, компьютера
или другого микропроцессорного управляющего устройства.
Релейный модуль имеет два интерфейса – для подключения управляющего
устройства (микроконтроллера, компьютера) и для подключения управляемых
приборов к реле:
для подключения релейного модуля к управляющему устройству
используется 3-пиновый интерфейс. Контакты GND и VCC для подключения
+24В, вывод IN для подключения управляющего сигнала;
для подключения управляемых приборов к реле на плате присутствует 3
контакта-зажима. Обозначение контактов NC, COM, NO.
Питание релейного модуля осуществляется или от управляющего устройства,
или от внешних источников питания (блоков питания, батарей). Напряжение
питания 24В.
Характеристики:
рабочий ток реле: 15...20мА;
управляющее напряжение реле: 24В;
реле высокого тока SRD-12VDC-SL-C AC250V 10A, AC125V 10A; DC30V 10A ,
DC28V 10A;
стандартный интерфейс, через который можно управлять релейным модулем с
помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, MSP430, TTL
logic или с компьютера;
Размеры: 43 х 16 х 26 мм; |
