XF2M -
серия разъемов производства OMRON для fpc-шлейфа
с шагом 0,5 мм |
|
Разъемы для гибких шлейфов серии XF2M компании Omron доступны в
вариантах 10...60 контактов c шагом 0,5 мм. Разъемы данной серии
отличаются двусторонним расположением контактов, что позволяет
соединять прямым шлейфом (без перекручивания) узлы, расположенные на
верхнем и нижнем слоях печатной платы |
|
Смотри также:
Разъемы FFC-PFC - коннектор
соединительный шлейф-плата
шаг 1.0 мм производства компании TE Connectivity |
|
|
|
Разъем с двойными контактами позволяет соединять печатные платы с
двухсторонней пайкой, не перекручивая шлейф |
|
Серия XF2M предназначена для соединения сигнальных слаботочных цепей
посредством гибкого плоского шлейфа (FPC) толщиной не более 0,3 мм.
Максимальная нагрузочная способность разъема не превышает 50 В/0,5 А
по постоянному и переменному току.
FPC-коннекторы XF2M имеют заднюю подвижную защелку, которая
обеспечивает более высокую надежность и эффективность по сравнению с
другими разъемами, у которых блокиратор расположен спереди со
стороны ввода шлейфа. Этим обеспечивается большее удобство
монтажа/демонтажа шлейфа, а также снижается риск его повреждения при
манипуляциях с защелкой. Даже при наличии открытого разъема контакт
со шлейфом сохраняется. Конструкция разъема исключает боковые
смещения шлейфа. |
|

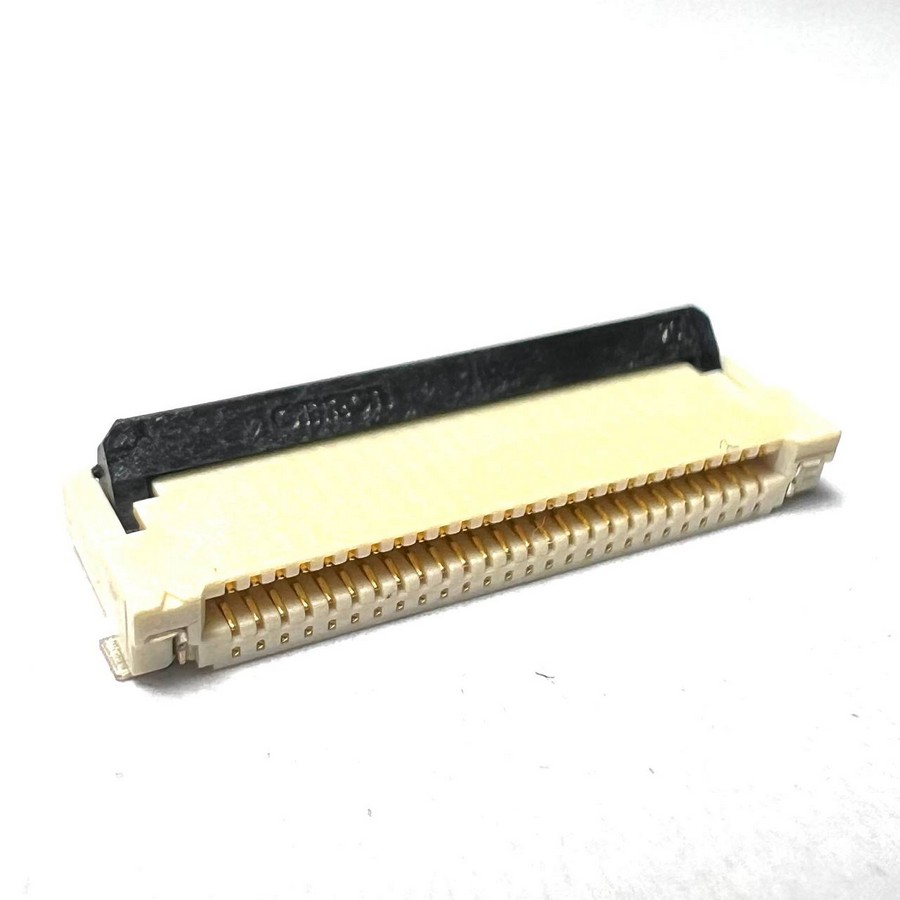

Задняя блокирующая защелка разъемов XF2M |
Конструкция, предназначенная для поверхностного монтажа (SMT), а
также малые габариты (ширина и высота не превышают 5,9 и 2 мм,
соответственно) приводят к существенной экономии площади печатной
платы и позволяют использовать разъемы XF2M в самых миниатюрных
приложениях
В целом, разъемы Omron для гибких
шлейфов отличают компактные размеры, (особенно высота как в
зафиксированном состоянии шлейфа, так и в свободном), эти изделия
допускают до нескольких десятков подключений/отключений шлейфа (для
большинства приложений это более чем достаточно). Также разъемы
обеспечивают надежную фиксацию шлейфа и контактное сопротивление
менее 100 мОм (типовое значение <80 мОм). От окисления контакты
разъемов предохраняет слой золота толщиной порядка 0,12...0,15 мкм
поверх никелевого покрытия 2 мкм. |
|
|
|
Конструктивные размеры разъемов семейства XF2M
|
Наименование |
Количество
выводов |
Размер, мм |
|
A |
B |
C |
D |
E |
|
XF2M-0615-1A |
6 |
2,5 |
3,6 |
6,5 |
7,1 |
5,1 |
|
XF2M-0815-1A |
8 |
3,5 |
4,6 |
7,5 |
8,1 |
6,1 |
|
XF2M-1015-1A |
10 |
4,5 |
5,6 |
8,5 |
9,1 |
7,1 |
|
XF2M-1215-1A |
12 |
5,5 |
6,6 |
9,5 |
10,1 |
8,1 |
|
XF2M-1415-1A |
14 |
6,5 |
7,6 |
10,5 |
11,1 |
9,1 |
|
XF2M-1815-1A |
18 |
8,5 |
9,6 |
12,5 |
13,1 |
11,1 |
|
XF2M-2015-1A |
20 |
9,5 |
10,6 |
13,5 |
14,1 |
12,1 |
|
XF2M-2215-1A |
22 |
10,5 |
11,6 |
14,5 |
15,1 |
13,1 |
|
XF2M-2415-1A |
24 |
11,5 |
12,6 |
15,5 |
16,1 |
14,1 |
|
XF2M-2615-1A |
26 |
12,5 |
13,6 |
16,5 |
17,1 |
15,1 |
|
XF2M-3015-1A |
30 |
14,5 |
15,6 |
18,5 |
19,1 |
17,1 |
|
XF2M-3215-1A |
32 |
15,5 |
16,6 |
19,5 |
20,1 |
18,1 |
|
XF2M-3315-1A |
33 |
16.0 |
17,1 |
20,0 |
20,6 |
18,6 |
|
XF2M-3415-1A |
34 |
16,5 |
17,6 |
20,5 |
21,1 |
19,1 |
|
XF2M-3515-1A |
35 |
17,0 |
18,1 |
21,0 |
21,6 |
19,6 |
|
XF2M-3615-1A |
36 |
17,5 |
18,6 |
21,5 |
22,1 |
20,1 |
|
XF2M-3815-1A |
38 |
18,5 |
19,6 |
22,5 |
23,1 |
21,1 |
|
XF2M-4015-1A |
40 |
19,5 |
20,6 |
23,5 |
24,1 |
22,1 |
|
XF2M-4215-1A |
42 |
20,5 |
21,6 |
24,5 |
25,1 |
23,1 |
|
XF2M-4515-1A |
45 |
22,0 |
23,1 |
26,0 |
26,6 |
24,6 |
|
XF2M-5015-1A |
50 |
24,5 |
25,6 |
28,5 |
29,1 |
27,1 |
|
XF2M-5515-1AH |
55 |
27,0 |
28,1 |
31,0 |
31,6 |
29,6 |
|
XF2M-6015-1AH |
60 |
29,5 |
30,6 |
33,5 |
34,1 |
32,1 |
|
|
 |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
 |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
 |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
 |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
 |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
 |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
 |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
 |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
 |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
 |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
 |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
 |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
 |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
 |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
Фото | Описание | ЦЕНА ЗА ШТ БЕЗ НДС, грн |
| XF2M30151A
Разъем FFC-PFC
Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 30
Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00040923
|
|
|
| XF2M32151A
Разъем FFC-PFC
Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 32
Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00060861
|
|
|
| XF2M33151A
Разъем FFC-PFC
Соединитель FFC / FPC. Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 33
Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00050964
|
|
|
| XF2M34151A
Разъем FFC-PFC
Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 34
Производитель: OMRON
код товара: 00-00048321
|
|
|
| XF2M45151A
Разъем FFC-PFC
Разъем FFC-PFC - Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 45
Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00060863
|
|
|
| XF2M50151A
Разъем FFC-PFC
Разъем: FFC / FPC: горизонтальный: SMT: двусторонние контакты. Выводов 50
Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00044872
|
|
|
| XF2M10151AR100
Разъем FFC-PFC
Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 10
Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00040919
|
|
|
