Серии источников питания HDR на DIN рейку с ультра-узкой формой корпуса и полным диапазоном входного напряжения 100-240 В переменного тока 15, 30, 60, 100, 150 Ватт
HDR-15   HDR-30   HDR-60   HDR-100   HDR-150

Микроконтроллеры серии STM32F401 с ультранизким динамическим потреблением

Одной из целей компании STMicroelectronics является расширение номенклатуры микроконтроллеров, чтобы каждый разработчик мог найти наиболее оптимальный вариант. Конечно, можно выпустить микроконтроллер с набором всей мыслимой и немыслимой периферии на все случаи жизни, снабдить его мощнейшим процессором и гигантским объемом памяти. Но это, во-первых, приведет к увеличению потребления, во-вторых – к удорожанию микросхемы, в-третьих – к сложности освоения и внедрения.

Новая линейка STM32F401 сочетает высокопроизводительный процессор ARM Cortex-M4, позволяющий легко производить цифровую обработку данных, и оптимизированный набор наиболее часто применяемой периферии. Это позволяет с одной стороны – сохранить производительность, а с другой – получить уникальные параметры потребления: даже при рабочей частоте 84 МГц в режиме «Dynamic RUN» потребляемый ток не превысит 12 мА.



Обзор семейства высокопроизводительных микроконтроллеров STM32F4

Семейство микроконтроллеров STM32F4 получило серьезное пополнение. В дополнение к базовым линейкам STM32F405/415 и STM32F407/417 выпущено сразу три новых линейки (рисунок 1).

Рис. 1. Семейство STM32F4



Все контроллеры STM32F4 выполнены по технологии 90 нм и имеют в распоряжении сверхсовременное процессорное ядро ARM Cortex-M4. Этот процессор имеет блок вычислений с плавающей точкой, поддержку DSP-инструкций, встроенный ускоритель ART Accelerator, оптимизирующий обмен данными с памятью.

Еще одно базовое преимущество архитектуры ARM Cortex-M4 – высокопроизводительная шина AHB. К этой шине имеют доступ три ведущих устройства: ядро Cortex-M4 и два блока DMA. Для обеспечения арбитража между ведущими используется матрица AHB (Multi-AHB matrix). Ведущие устройства инициируют обмен данными с ведомыми: FLASH, ОЗУ, мостами к периферийным блокам.

Все эти особенности ядра позволяют достигать производительности 1,25 DMIPS/МГц (Dhrystone 2.1).

Микроконтроллеры различных линеек имеют различную максимальную рабочую частоту и различный набор периферии.

Линейка STM32F405/415 является базовой для всего семейства. Максимальная рабочая частота для них составляет до 168 МГц.

Микроконтроллеры STM32F407/417 имеют расширенный набор периферии: Ethernet, параллельный интерфейс видеокамеры.

STM32F427/437 – линейка с повышенной производительностью. Максимальная рабочая частота для неё достигает 180 МГц. Набор периферии расширен за счет последовательного аудиоинтерфейса SAI и контроллера внешней памяти FMC.

Таблица 1. Микроконтроллеры линейки STM32F401

Наименование Корпус Рабочая частота, МГц FLASH, кбайт ОЗУ, кбайт Таймеры, бит АЦП, бит Интерфейсы Uпит, В Iпотр (Run mode) (тип), мкА/МГц
STM32F401CB

UFQFPN 48 7x7x0,55

84 128 64 6×16 2×32 1×24 2xWDG RTC 10×12 3xSPI 1,71…3,6 137

WLCSP 49L 3X3x0,4

STM32F401CC

UFQFPN 48 7x7x0,55

256 10×12 2xI2S

WLCSP 49L 3X3x0,4

STM32F401RB

LQFP64 10x10x1,4

128 16×12 3xI2C
STM32F401RC

LQFP64 10x10x1,4

256 16×12 3xUSART (IrDA, ISO 7816)
STM32F401VB

LQFP100 14x14x1,4

128 16×12 1xUSB OTG FS

UFBGA100 7x7x0,6

STM32F401VC

LQFP100 14x14x1,4

256 16×12 1xSDIO

UFBGA100 7x7x0,6



Периферия ограничена коммуникационными интерфейсами (SPI, I2C, USART, USB, SDIO), таймерами и АЦП (рисунок 2)

Рис. 2. Структурный состав микроконтроллеров STM32F401

Микроконтроллеры STM32F401 сочетают в себе высокопроизводительное процессорное ядро ARM Cortex-M4, ограниченный объем памяти и оптимизированный набор периферии. Это позволяет сохранить производительность на уровне 1,25 DMIPS/МГц и снизить потребление. Величина потребляемого тока на частотах до 84 МГц составит всего 137 мкА/МГц в режиме «Dynamic RUN».

Микроконтроллеры STM23F401 найдут применение в ряде приложений, требующих, в первую очередь, интенсивных вычислений – в системах сбора и обработки данных, промышленных приводах двигателей, простейших аудиосистемах.

Одной из возможных областей применения STM32F401 станут системы обсчета и обработки сигналов MEMS-датчиков. Оценочный набор STM32F401С-DISCO поможет освоить не только работу с STM32F401, но и познакомиться с современными MEMS-системами.



вся серия STM32F на складе

продукция на складе в Харькове

Отладочные комплекты от STMicroelectronics серии DISCOVERY
EASY-STM32 - Отладочный комплекс на базе контроллера серии STM32
Все контроллеры STM32 Cortex
STM32F042 / STM32F042 - Контроллеры STM32 на ядре Cortex-M0 с USB, CAN и HDMI CEC
STM32F4XX - лидер по производительности среди контроллеров Cortex-M4
Микроконтроллеры серии STM32F401 с ультранизким динамическим потреблением
STM32F427/STM32F437- Микроконтроллеры STM32 с 2Мб FLASH-памяти
STM32F0 – новый стандарт для недорогих решений

STM32F091 — микроконтроллер начального уровня на базе ядра ARM Cortex-M0 с тактовой частотой 48 МГц, объёмом FLASH-памяти 256 кбайт, CAN интерфейсом и функцией управления пользовательскими устройствами
STM32F446 — новая серия высокопроизводительных микроконтроллеров STM32 со встроенной памятью небольшого объёма

STM32F3 — 72МГц/90DMIPS — экономичные МК комбинированных сигналов c DSP и FPU
Сверхэкономичные контроллеры серии STM32L15
STM32L162 с ультранизким энергопотреблением с ядром Cortex-M3
Микроконтроллеры STM32 – универсальное решение на ARM-ядре
Развитие популярной серии: микроконтроллеры серии STM32F2
Новые микроконтроллеры STM32W для беспроводных приложений
STM32: ЭПОХА 32-БИТНЫХ МИКРОКОНТРОЛЛЕРОВ НАСТУПИЛА
STM32F105/107 — новые линейки микроконтроллеров компании STMicroelectronics
STM32F100C4T6B - Микроконтроллер: ARM Cortex-M3 - спец-цена
ST-LINK – внутрисхемный программатор/отладчик JTAG
STM32F103-DB - Отладочная плата для микроконтроллеров STM32
Плата UDK-32F107V предназначена для отладки приложений на базе установленного микроконтроллера STM32F107VCT6
STM32VLDISCOVERY – отладочный комплект для работы с псемейством микроконтроллеров STM32F1x - спец-цена
STM3210B-PRIMER Демонстрационное типовое решение на базе микроконтроллера STM32F103B.
STM32F103-HB Отладочная плата для микроконтроллеров STM32

смотри так же: Восьмибитные контроллеры серии STM8S от компании STMicroelectronics



STM32W — 24МГц/30DMIPS МК для беспроводной связи;
STM32L — 32МГц/33DMIPS МК с батарейным питанием;
STM32L0 — 32МГц/33DMIPS МК с батарейным питанием;
STM32F0 — 48МГц/38DMIPS МК для ультрадешевых приложений;
STM32F1 — 72МГц/61DMIPS МК общего назначения;
STM32F2 — 120МГц/150DMIPS высокопроизводительные МК;
STM32F3 — 72МГц/90DMIPS — МК комбинированных сигналов c DSP и FPU;
STM32F4 — 168МГц/210DMIPS — высокопроизводительные МК с DSP и FPU.
STM32F7 — 200МГц/428DMIPS — высокопроизводительные МК с DSP и FPU.
STM32H — 400МГц/856DMIPS — высокопроизводительные МК с ядром Cortex-M7.



DISCOVERY NUCLEO STM32-OPEN

Микроконтроллеры - самый большой выбор - продукция на складе в Харькове



ATmega , ATXmega , ATtiny, AT32UC , AT89C , AT89S , AT90CAN , AT90PWM , AT90USB , AT91R , AT91SAM , ATSAM3

ATMEL

STM32F0 , STM32F1 , STM32F2 , STM32F3 , STM32F4 , STM32F7 , STM32H , STM32L , STM32W , STM8L , STM8S , STM8A

ST Microelectronic

PIC10 , PIC12C , PIC12F , PIC16C , PIC16F , PIC17C , PIC18F , PIC18LF , PIC24H , PIC24F , PIC32MX

Microchip

C8051

Silicon Labs

LPC1 , LPC2

NXP

MSP430F1 , MSP430F2 , MSP430F4

Texas Instruments

TMS320

Texas Instruments

EP1C , EP1K , EP2C , EP3C , EP4C , EPCS , EPF10 , EPM1 , EPM2 , EPM3 , EPM5 , EPM7

ALTERA

Фото

Описание
ЦЕНА ЗА ШТ БЕЗ НДС, грн


STM32F401CBU6
Микроконтроллер

Микроконтроллер ARM: Flash:0,128 МБ: 84 МГц: SRAM:64 кБ: UFQFPN48

Тип корпуса: UFQFPN48
Производитель: STMicroelectronics
код товара: 00-00049721

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 4 шт
от 17 шт


от 34 шт

145,50
128,49
120,20

114,19



STM32F401CCU6
Микроконтроллер

Микроконтроллеры ARM Cost effective DSP FPU ARM CortexM4 MCU 256 kB

Тип корпуса: UFQFPN48
Производитель: STMicroelectronics
код товара: 00-00071822

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 12 шт

209,00
183,65
170,98



STM32F401-Modul
Отладочная плата

Макетная плата на основе STM32F401CCU6. USB Type C

код товара: 00-00063630

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 10 шт


от 20 шт

247,00
218,52
204,43

194,21



STM32F401RBT6
Микроконтроллер

MCU 32-bit STM32F401xx ARM Cortex M4 RISC 128KB Flash 1.8V/2.5V/3.3V 64-Pin LQFP

Тип корпуса: LQFP64
Производитель: STMicroelectronics
код товара: 00-00029040

Есть на складе

Этот товар
есть на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 13 шт

180,50
159,65
149,35

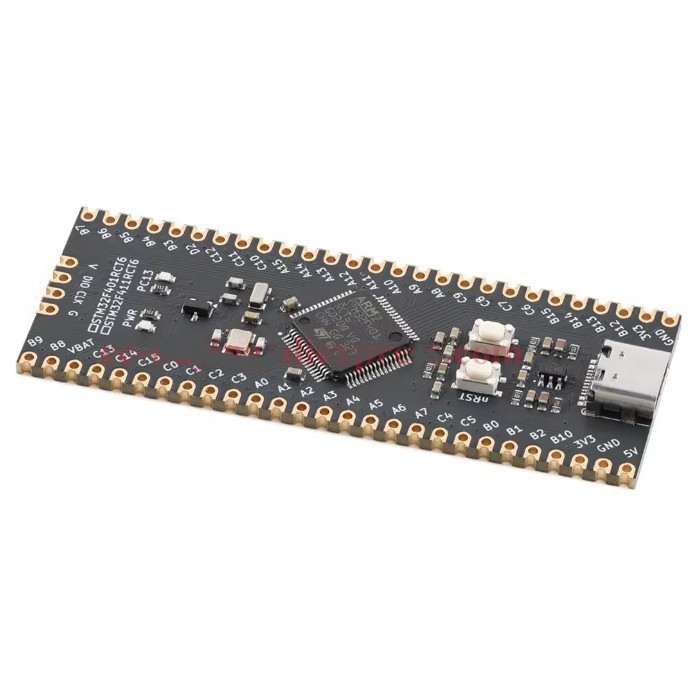

STM32F401RCT6-Modul
Отладочная плата

Макетная плата на основе STM32F401RCT6. USB Type C

код товара: 00-00070743

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 5 шт


от 34 шт

122,50
120,31
119,24

113,28



STM32F401RCT6TR
Микроконтроллер

Микроконтроллер ARM: Flash: 0,256 МБ: 84 МГц: SRAM: 64 кБ: LQFP64

Тип корпуса: LQFP64
Производитель: STMicroelectronics
код товара: 00-00049722

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 5 шт
от 20 шт


от 40 шт

125,50
110,10
102,51

97,38



STM32F401RET6
Микроконтроллер

Микроконтроллер ARM: Flash:0,512 МБ: 84 МГц: SRAM:96 кБ: LQFP64

Тип корпуса: LQFP64
Производитель: STMicroelectronics
код товара: 00-00049723

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 14 шт


от 28 шт

175,00
154,70
144,71

137,47



STM32F401VBT6
Микроконтроллер

MCU 32-bit STM32F401xx ARM Cortex M4 RISC 128KB Flash 1.8V/2.5V/3.3V 100-Pin LQFP

Тип корпуса: LQFP100
Производитель: STMicroelectronics
код товара: 00-00029041

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 3 шт

306,50
300,98
298,32



STM32F401VCT6
Микроконтроллер

MCU 32-bit STM32F401xx ARM Cortex M4 RISC 256KB Flash 1.8V/2.5V/3.3V 100-Pin LQFP

Тип корпуса: LQFP100
Производитель: STMicroelectronics
код товара: 00-00029042

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 14 шт

178,50
157,68
147,51



STM32F401CC-BOARD
Отладочная плата

Макетная плата на основе STM32F401CC

код товара: 00-00068810

Нет на складе - ожидается поступление

временно нет на складе , ожидается поступление на 04.01.2025
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 8 шт

306,50
269,30
250,73


STM32F401CCU6
ST microcontrollers



Производитель: STMicroelectronics
код товара:

4 - 6 недель

Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 520 шт
от 624 шт

442,26
282,9


STM32F401RBT6
ST microcontrollers



Производитель: STMicroelectronics
код товара:

4 - 6 недель

Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 320 шт
от 384 шт

325,74
270,9


STM32F401RET6
ST microcontrollers



Производитель: STMicroelectronics
код товара:

4 - 6 недель

Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 100 шт
от 120 шт

495,18
456,78


STM32F401VBT6
ST microcontrollers



Производитель: STMicroelectronics
код товара:

4 - 6 недель

Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 90 шт
от 108 шт

522,30
320,04


STM32F401VCT6
ST microcontrollers



Производитель: STMicroelectronics
код товара:

4 - 6 недель

Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 90 шт
от 108 шт

604,20
381,78
