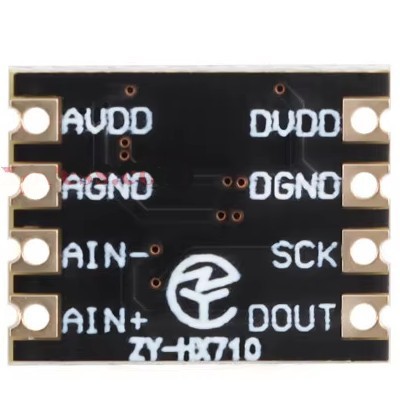

Модуль HX710 24-Bit ADC
выполнен на базе микросхемы HX710 и включает периферийные фильтрующие цепи,
резисторы, конденсаторы и все необходимые интерфейсные соединения. На плате
предусмотрены двухрядные позолоченные контактные отверстия и монтажные
полувыводы с шагом 2,54 мм, что удобно для пайки и расширения модуля. Также
модуль может быть непосредственно установлен на плату конечного устройства.
Используется двухпроводной интерфейс связи и поддерживается широкий диапазон
рабочего напряжения. Поставка — ленточная упаковка (Tape).
Основные параметры Рабочее напряжение: 2,6–5,5 В.
Встроенный малошумящий усилитель с коэффициентом усиления 128.
Встроенный тактовый генератор, внешний генератор не требуется.
Автоматический сброс при включении питания.
Простое цифровое управление и последовательный интерфейс связи.
Выбираемая частота выдачи данных: 10 Гц или 40 Гц.
Типичный рабочий ток: 1,2 мА; ток в режиме отключения питания: <1 мкА.
СИГМА-ДЕЛЬТА АЦП
Данные АЦП являются современной альтернативой АЦП интегрирующего
типа, от которых они изначально унаследовали отличную стойкость к
низкочастотному электрическому шуму, что очень важно для многих
промышленных применений. Однако свойственное многим сигма-дельта АЦП
невысокое быстродействие, которое в принципе допустимо во многих
промышленных измерительных устройствах, с запасом компенсируется
высокой разрешающей способностью и высокой линейностью передаточной
характеристики. Компания TI предлагает сигма-дельта АЦП с
разрешением от 12 до 31 бит. Общие технические характеристики
некоторых сигма-дельта АЦП TI представлены в таблице 1. Типичными
областями их применения являются контрольно-измерительное
оборудование низкого и среднего быстродействия, цифровые
аудиосистемы, модули аналогового ввода промышленных контроллеров,
системы сбора данных.
