Модуль HK710 представляет собой 24-битный аналого-цифровой преобразователь (АЦП), построенный на микросхеме HK710. На плате уже установлены фильтрующие элементы (резисторы и конденсаторы), а также выведены все интерфейсные контакты. Модуль оснащён двухрядными контактными отверстиями с шагом 2,54 мм и монтажными полувыводами (stamp holes), что облегчает пайку и интеграцию в готовые устройства.

Модуль использует двухпроводной интерфейс связи и поддерживает широкий диапазон напряжения питания.

Основные характеристики
Рабочее напряжение: 2,6–5,5 В
Разрядность АЦП: 24 бита
Встроенный усилитель: Малошумящий PGA с коэффициентом усиления 128
Тактовый генератор: Встроенный, внешний генератор не требуется
Сброс при включении питания: Автоматический
Интерфейс связи: Двухпроводной последовательный
Частота выдачи данных: 10 Гц или 40 Гц
Типичный рабочий ток: 1,2 мА
Ток в режиме отключения питания: менее 1 мкА


Примечание: версия HX710B позволяет измерять напряжение батареи по разности напряжений DVDD–AVDD.

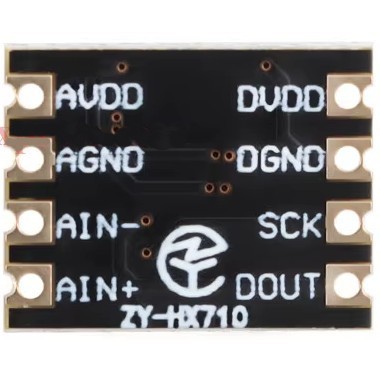

Назначение выводов
DVDD Вход питания (2,6–5,5 В)
DGND Общий провод питания
SCL Тактовая линия интерфейса
DOUT Линия передачи данных
AIN+ Положительный вход измерительного канала АЦП
AIN− Отрицательный вход измерительного канала АЦП
AGND Аналоговая земля
AVDD Аналоговое питание (выход)

Области применения
Портативные измерительные приборы.
Контроль напряжения и тока аккумуляторов.
Системы измерения температуры.
Потребительская электроника.
Промышленная автоматизация и управление технологическими процессами.

Описание работы
Модуль обменивается данными по двухпроводному интерфейсу, состоящему из линий SCK (тактовый сигнал) и DOUT (данные).
Если вывод DOUT находится в низком уровне, это означает, что данные готовы к считыванию.
После перехода DOUT из высокого уровня в низкий необходимо подать на вход SCK от 25 до 27 тактовых импульсов.
По фронту первого импульса считывается старший бит (MSB) 24-битного результата.
После 24-го импульса полностью считываются все 24 бита данных.
Импульсы с 25-го по 27-й используются для выбора скорости вывода данных и входного канала для следующего преобразования.
