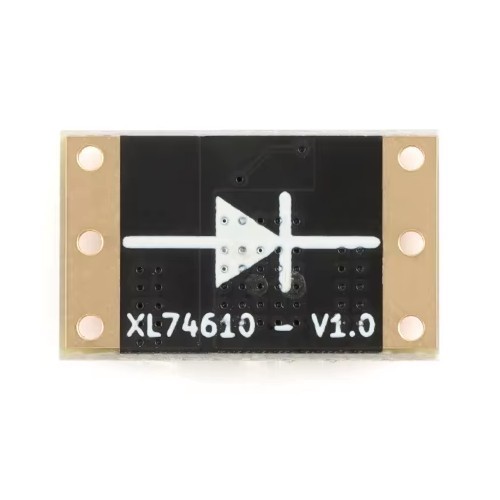

Модуль использует специализированную микросхему для имитации работы идеального диода.
Его основное преимущество — отсутствие привязки к "земле" в качестве опорного уровня и использование MOSFET с очень низким сопротивлением (около 3.3 мОм).

Благодаря этому при высоких токах наблюдается очень малое падение напряжения, что позволяет избежать стандартного падения в 0.7 В у обычных диодов. Это, в свою очередь, значительно снижает тепловыделение.

Для сравнения:
Шоттки-диод с падением 0.3 В при токе 10 А рассеивает 3 Вт тепла, а XL74610 при токе 10 А показывает падение напряжения около 50 мВ, и тепловыделение составляет всего 0.5 Вт.



Характеристики:
Рабочее напряжение: 1.5 В – 36 В

Рабочий ток:
При 12 В и 25 °C без охлаждения: ≤15 А (проведён тест на 30 минут)
При 12 В и 25 °C с радиатором + воздушным охлаждением: ≤30 А (проведён тест на 30 минут)

Теоретически допустимы токи до 50 А при отличном охлаждении,
но для токов выше 30 А длительные испытания не проводились

Статический ток: 0 мА
(в реальности при спящей нагрузке или без неё может быть незначительное потребление)
