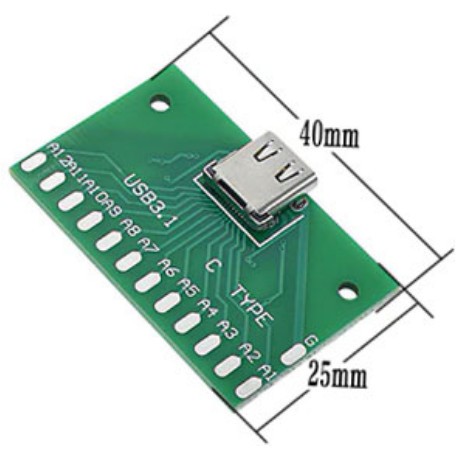

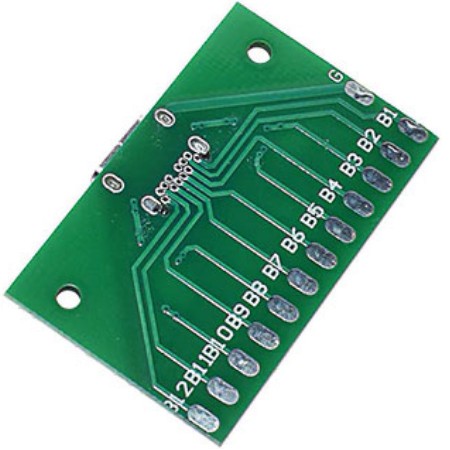

USB-TYPE-C-ADAPTER
- модуль предназначен для удобного подключения к разъёму USB Type-C на уровне
прототипирования, отладки или интеграции в пользовательские проекты. Он
обеспечивает доступ ко всем ключевым контактам разъёма USB-C, включая питание,
землю, сигнальные линии данных и управления.
Характеристики • Разъём: USB Type-C (гнездо, female)
• Контакты: под пайку DIP 12-pin
• Шаг: 2.54 мм.
• Размеры: 40 x 25 мм.
• Формат: Переходник на контактные площадки (пайка или подключение через
провода)
Применение • Проектирование схем с USB-C питанием и/или интерфейсом
• Отладка и тестирование USB-C устройств
• Прототипирование схем с передачей данных через USB
• Самодельные зарядные устройства, преобразователи питания и т. д.
В
настоящее время разъемы и кабели USB (Universal
Serial Bus - универсальная последовательная шина) занимают
доминирующие позиции
на рынке. Большинство современных устройств поддерживают
передачу данных по USB-интерфейсу.
Разъемы USB питаются напряжением 5 В и током до 0,5 А, а для USB
версии 3.0 – 0,9 А. Отсюда следует что максимальная мощность
подключаемого устройства не превышает 2,5 Вт или 4,5 Вт для USB 3.0.
Этого вполне достаточно для подключения маломощных и портативных
устройств (телефонов, плееров, флэшек, карт памяти)
Разъемы USB v2.0 и USB v3.0 классифицируются также по типам (тип A и
тип B) и по размерам (MiniUSB и MicroUSB).
USB Type-C или USB-C
спецификация USB для универсального компактного двухстороннего
24-контактного разъёма для USB-устройств и USB-кабелей
Разъёмы USB Type-C служат для подключения как к периферийным
устройствам, так и к компьютерам, заменяя различные разъёмы и кабели
типов A и B предыдущих стандартов USB, и предоставляя возможности
расширения в будущем
