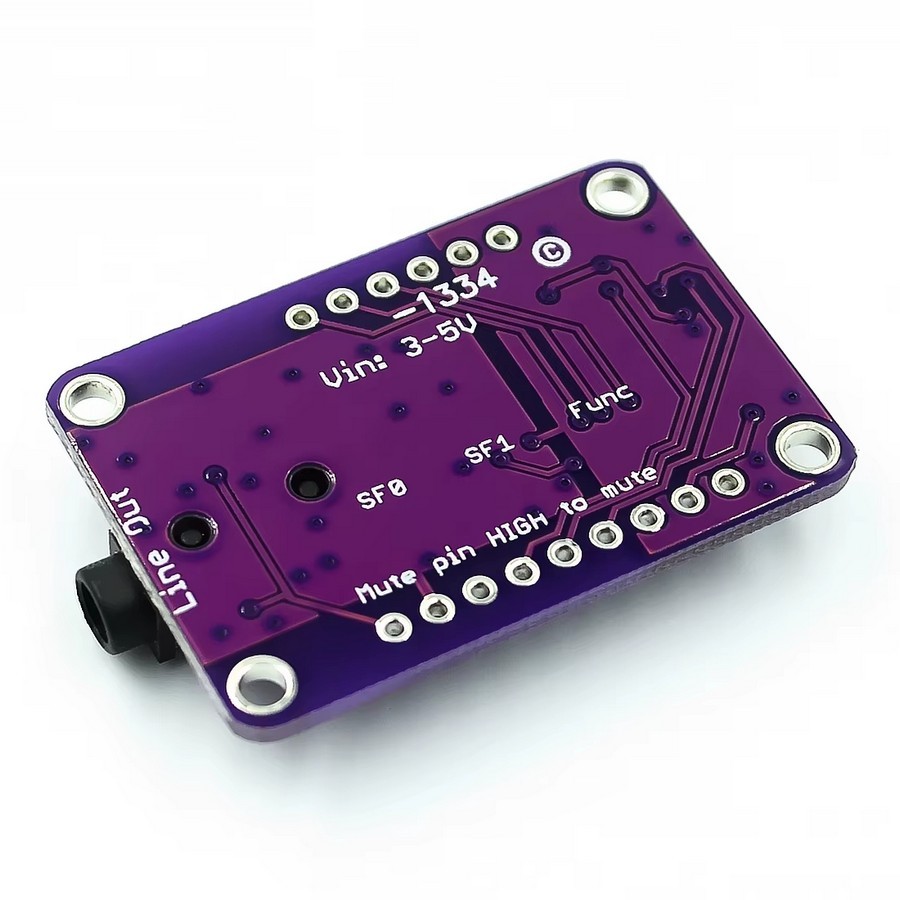

Этот полнофункциональный модуль UDA1334A — стерео ЦАП с интерфейсом I2S, идеально подходящий для любых устройств с I2S-выходом. Поддерживает логические уровни 3,3–5 В (редкость) и разные форматы данных через настройку двух пинов.

DAC сразу обрабатывает входные данные и выдаёт чистый аналоговый стерео сигнал уровня линейного выхода. Подходит даже для интерфейсов I2S без MCLK, например Raspberry Pi — встроенный PLL генерирует необходимый тактовый сигнал.

Входы поддерживают классический I2S (по умолчанию) или 16-, 20- и 24-битные данные с выравниванием по левому краю. Можно использовать внешний системный/мастер-клок, но по умолчанию модуль сам его генерирует, поэтому достаточно подключить только Data In, Word Select (Left/Right Clock) и Bit Clock. Есть также пин Mute и фильтр деэмфазирования, который можно включить.


Особенности:
Интерфейс входа: шина I2S (DIN — данные, BCLK — тактирование битов, WSEL — выбор левого/правого канала), совместима с большинством микроконтроллеров и аудиоустройств.
Питание: поддержка широкого диапазона напряжений, стабильный GND.
Выход: аналоговый стереовыход для левого и правого канала + 3,5 мм разъём для наушников, подходит для линейного выхода и наушников, совместимо с различными аудиоустройствами.
Синхронизация PLL: фазовая синхронизация через PLL обеспечивает стабильность тактового сигнала, уменьшает джиттер, повышает точность передачи аудиоданных и улучшает плавность воспроизведения.

Технические характеристики:
Микросхема: UDA1334A
Вход: шина I2S
Материал корпуса: ABS
Размер: примерно 38,2 × 25,5 × 5 мм (1,5 × 1 × 0,2 дюйма)

Применение: аудиорозработка, портативные плееры, аудиоэкспансия, быстрое цифровое-аналоговое преобразование
