Модуль питания на базе TPS563201 — это компактный понижающий (Buck) DC-DC преобразователь, рассчитанный на ток до 3 А.

Он обеспечивает стабильное выходное напряжение 1.8 В / 3.3 В / 5 В (в зависимости от версии или перемычки) при входном диапазоне 4,5–17 В. Благодаря встроенным синхронным MOSFET-транзисторам модуль обладает высоким КПД и низкими тепловыми потерями.

Примечания по использованию модуля:

Требования к напряжению:
Это понижающий (buck) модуль, для стабильной работы требуется минимальная разница 2 В между входным и выходным напряжением.

Тепловое управление:
Выделение тепла зависит от выходного тока (I) и разницы между входным и выходным напряжением.
Из-за компактного размера для нагрузок выше 2,5 А требуется внешнее охлаждение (радиатор/вентилятор), чтобы предотвратить перегрев и отключение.

Требования к входному питанию:
Если питание подаётся от литиевого аккумулятора, адаптера и т. п., рекомендуется добавить электролитические конденсаторы (100–470 мкФ) и TVS (ограничитель перенапряжения) на вход.

Основные характеристики:

Входное напряжение: 4,5–17 В
Выходное напряжение: 1,8 В / 3,3 В / 5 В ±3 %
Максимальный выходной ток: 3 А
Чип: TPS563201

Классическая схема применения:

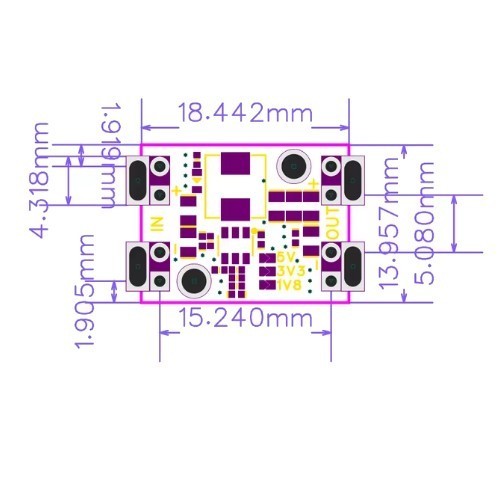

Выводы (Pin):
1, 2 -VIN- Подключить к положительному входному контакту (4.5 ~ 17 В)
3, 4, 5, 6 -GND- Общий (земля)
7, 8 -VOUT- Подключить нагрузку к положительному выходному контакту (1.8 / 3.3 / 5 В)
