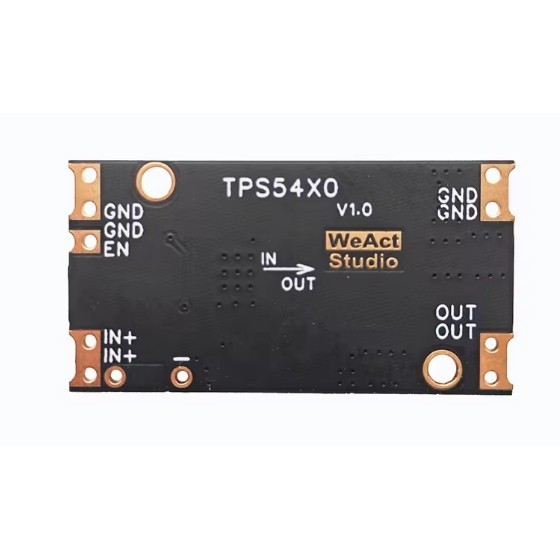

TPS5450 (5 A Max) Power Module — это понижающий (Buck) DC-DC преобразователь с максимальным током 5 А. Позволяет стабильно снижать входное напряжение до требуемого уровня с высокой эффективностью. Модуль компактный, с встроенной защитой от перегрева и обратной полярности. Рекомендуется использовать внешнее охлаждение при больших токах и конденсаторы на входе для стабильной работы.

Основные характеристики:

Входное напряжение: 5,5–36 В
Выходное напряжение: 3,3 В / 5 В / 9 В / 12 В ±3 %
Максимальный выходной ток: 5 А
Чип: TPS5450


Требования к напряжению:
Это понижающий (Buck) модуль, для стабильной работы требуется минимальная разница 2 В между входным и выходным напряжением.

Тепловое управление:
Выделение тепла зависит от тока нагрузки (I) и разницы между входным и выходным напряжением.
Из-за компактного размера при токе выше 2,5 А требуется внешнее охлаждение (радиатор или вентилятор), чтобы избежать срабатывания защиты от перегрева.

Защита от обратной полярности (обход):
Встроен шоттки-диод для защиты от обратного напряжения.
Если требуется более высокая эффективность, можно замкнуть перемычку возле входа, обходя защиту.

Требования к входному питанию:
При питании от литиевого аккумулятора, адаптера и т. п. рекомендуется добавить на вход электролитические конденсаторы (100–470 мкФ) и TVS-диод для защиты.
