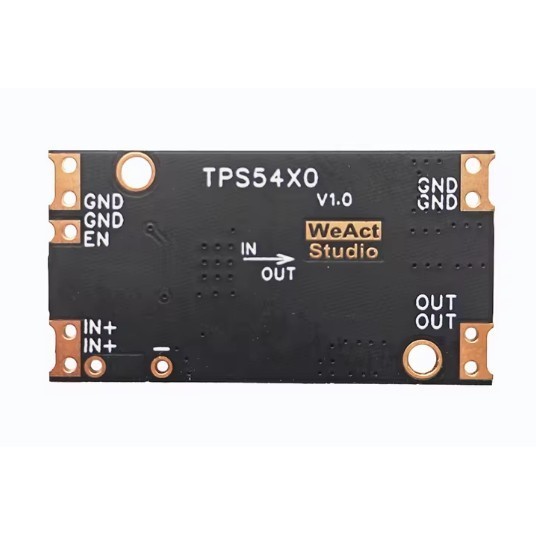

TPS5430 (3 A Max) Power Module — это понижающий (Buck) DC-DC преобразователь с максимальным выходным током 3 А.

Модуль предназначен для стабильного снижения входного напряжения до заданного уровня с высокой эффективностью.

Имеет компактный размер, встроенную защиту от перегрева и обратной полярности, что делает его удобным для применения в различных электронных проектах.

Основные характеристики:

Входное напряжение: 5,5–36 В
Выходное напряжение: 3,3 В / 5 В / 9 В / 12 В ±3 %
Максимальный выходной ток: 5 А
Чип DC/DC: TPS5430

Требования к напряжению:
Это понижающий (Buck) модуль, для стабильной работы требуется минимальная разница 2 В между входным и выходным напряжением.

Тепловое управление:
Выделение тепла зависит от тока нагрузки (I) и разницы между входным и выходным напряжением.

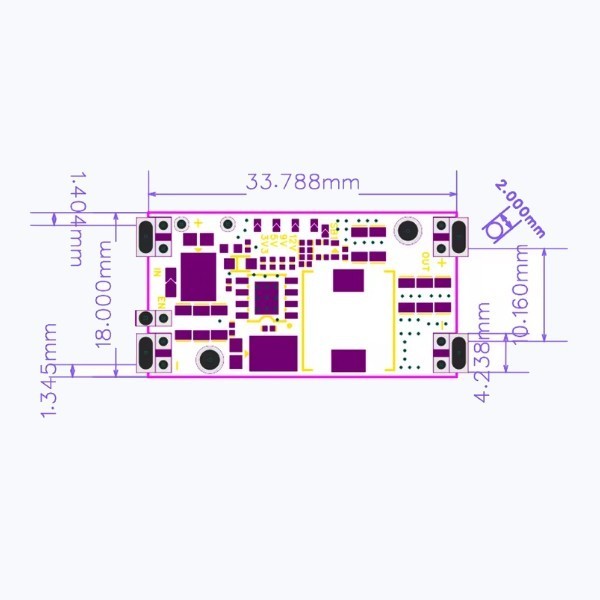

Из-за компактного размера при токе выше 2,5 А требуется внешнее охлаждение (радиатор или вентилятор), чтобы избежать срабатывания защиты от перегрева.

Защита от обратной полярности (обход):
Встроен шоттки-диод для защиты от обратного напряжения.
Если требуется более высокая эффективность, можно замкнуть перемычку возле входа, обходя защиту.

Требования к входному питанию:
При питании от литиевого аккумулятора, адаптера и т. п. рекомендуется добавить на вход электролитические конденсаторы (100–470 мкФ) и TVS-диод для защиты.
