Терморегулятор

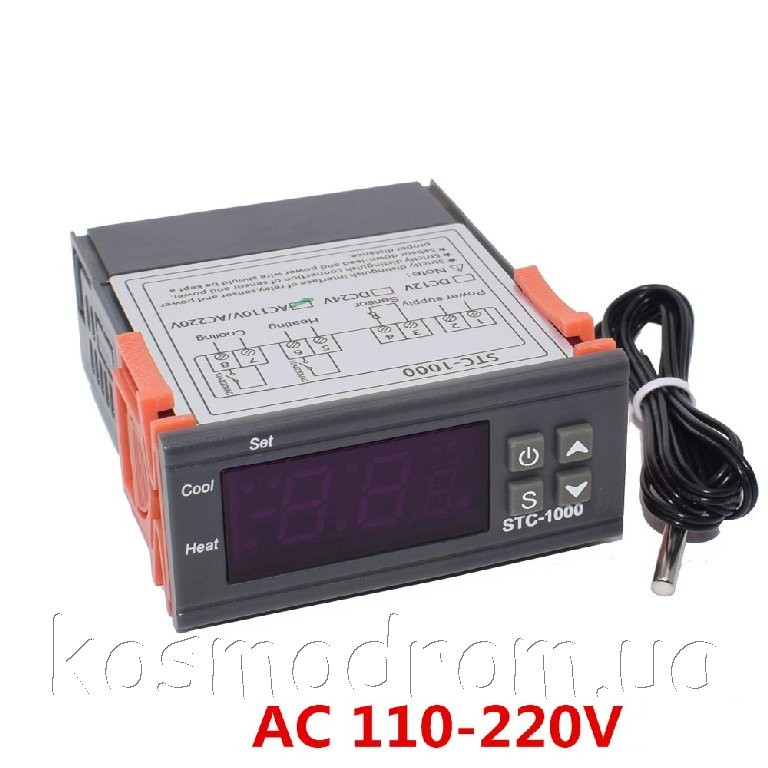

STC-1000 электронный регулятор температуры является готовым устройством с двумя реле, по одному на охлаждение и обогрев. Одним из преимуществ термостата является наличие калибровки и программирование температуры, получаемой с датчика. Термореле может применяться в водонагревателях, морозильных камерах, холодильниках, аквариумах и т.д.

Оба канала управления исполнительными нагрузками релейные т.е. гальванически развязаны от питающей сети. Максимальный ток нагрузки 10А. Поэтому нагреватель и охладитель могут быть подключены как к сети ~220V так и к любому другому источнику питания постоянного или переменного тока. Для управления более мощными нагрузками могут использоваться внешние дополнительные реле.

Регулируемая задержка (1-10мин) включения исполнительных устройств используется для исключения слишком частого переключения нагревателя и охладителя вблизи порога регулировки.

Характеристики:
Диапазон температур: -50C...+99C
Гистерезис: 0.3- 10C
Разрешение: 0.1C
Точность: +-1C
Диапазон калибровки датчика температуры: -10C +10C
Программируемая задержка включения/выключения 1 - 10 мин
Напряжение питания: 110-220 VAC
Потребляемая мощность: < 3 Вт
Сенсор: NTC датчик (длина 1м)
Максимальный ток нагрузки: два реле по 10A / 240V
Температура окружающей среды: 0C...+60C
Размеры: 75 x 34,5 x 85 мм

Краткая инструкция по эксплуатации терморегулятора STC-1000:
• Дисплей отображает два режима работы: нагрев и охлаждение. Четыре кнопки управления: включение/выключение, вход в режим программирования (S) и две стрелки вверх и вниз.
• Включение и выключение производится путем удерживания кнопки питания не менее 3 секунд. После первого включения термостат показывает температуру среды в которой находиться датчик.
• Для просмотра температуры, на поддержание которой запрограммирован контроллер надо нажать "вверх" (Может задаваться в диапазоне от -50 до 99 градусов с точностью до одной десятой. По умолчанию 10,0 С).
• Нажатие стрелки "вниз" выводит гистерезис на который настроен контроллер (Может задаваться от 0,3 до 10 градусов с точностью до десятых. В заводских настройках 0,5 градуса).
• Для входа в режим программирования нажимаем и удерживаем кнопку S не менее 3 секунд, на дисплее появится F1.
• Нажимаем кнопку S и удерживаем. На дисплее отобразится заданная температура. Не отпуская кнопку S стрелками "вверх" или "вниз" задаём требуемую температуру.
• Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F2. Нажимаем кнопку S и на дисплее отобразиться заданная дельта температуры. Удерживая кнопку S стрелками "вверх" и "вниз" задаём требуемую дельту.
• Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F3. Нажимаем кнопку S и на дисплее отобразится задержка на включение (По умолчанию 3 минуты, диапазон доступных значений от 1 до 10 минут).
• Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F4. Здесь можно задать значение калибровки датчика. (Диапазон значений от -10 до +10 с шагом 0,1. По умолчанию значение 0).
• Для выхода из режима программирования с сохранением настроек кратковременно нажимаем кнопку включения/выключения.
• Если надо выйти не сохраняя настройки, то контроллер сам выйдет в рабочий режим, если не нажимать кнопки в течение 30 секунд.
• Если на дисплее отобразилось Er (ошибка), то, нажимаете любую кнопку и держите до перезагрузки контроллера. После этого все настройки сбросятся на заводские.
