Модуль PAM8302A — это одноканальный усилитель мощности класса D на 2,5 Вт (моно) с низкими искажениями и шумом (THD+N), обеспечивающий высокую точность воспроизведения звука. Динамик можно подключать напрямую, при этом достигается КПД до 88%. Имеется защита от короткого замыкания и перегрева, низкое потребление в режиме покоя и низкий уровень электромагнитных помех (EMI).


Характеристики:
Рабочее напряжение: 2–5,5 В
Выходная мощность: 2,5 Вт при питании 5 В, нагрузке 4 Ом и искажении 10% THD
Рабочая температура: от -40 до +85 °C
Ток покоя: менее 8 мА
Диапазон частот: 20 Гц – 20 кГц

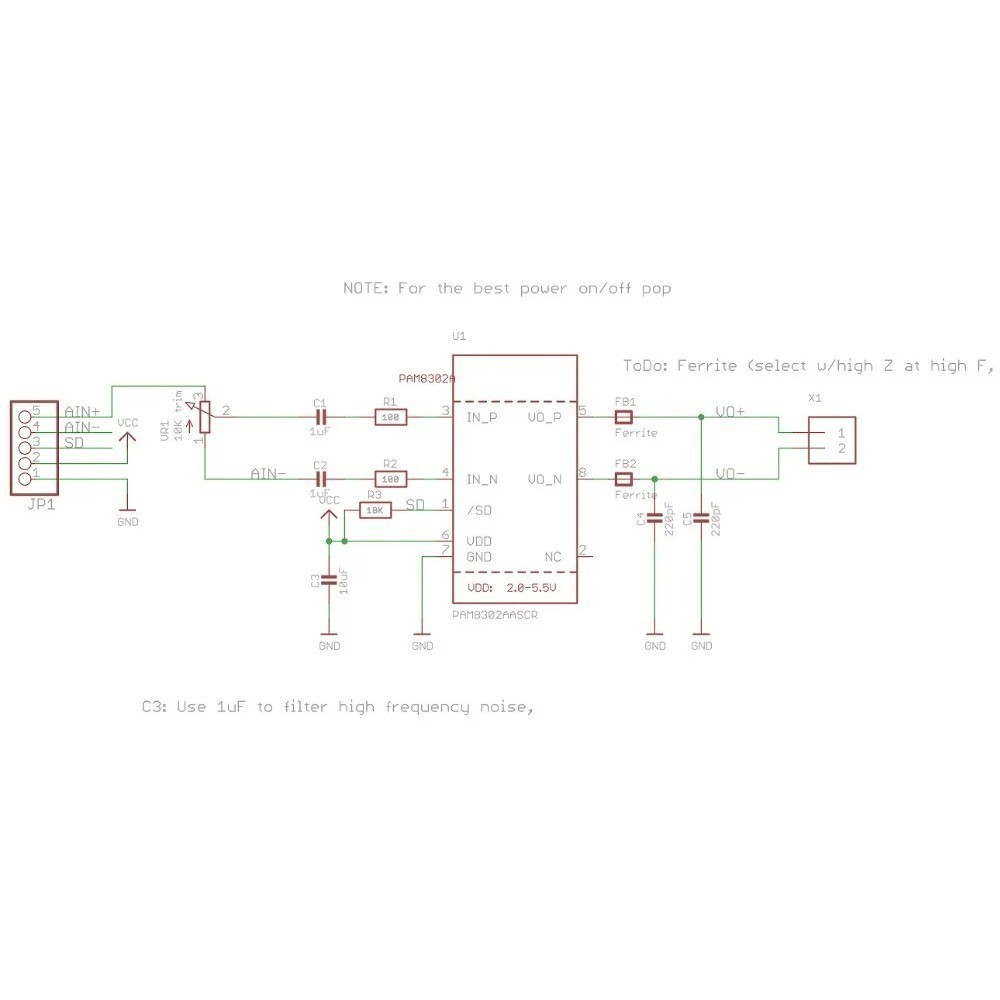

Назначение выводов:
Vin: вывод питания, рекомендуется напряжение 5 В
A+: положительный дифференциальный вход аудиосигнала
A-: отрицательный дифференциальный вход аудиосигнала (нагрузка)
SD: вывод отключения (Shutdown), активен при низком уровне
VO+: положительный выход усиленного аудиосигнала
VO-: отрицательный выход усиленного аудиосигнала
