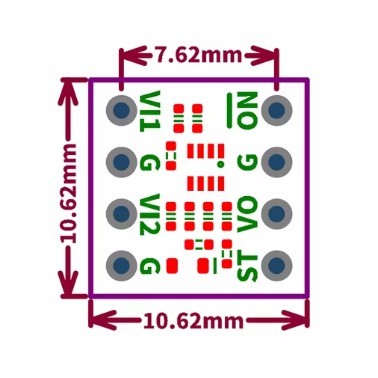

Модуль ORing — это оценочный модуль для идеального диода с низким током покоя LM66200.

LM66200 — это устройство с двумя входами и одним выходом, которое автоматически передает на выход входное напряжение с наибольшим значением из двух. Низкий ток покоя делает LM66200 идеальным для систем с питанием от аккумулятора, позволяя продлить срок службы батареи во время работы.

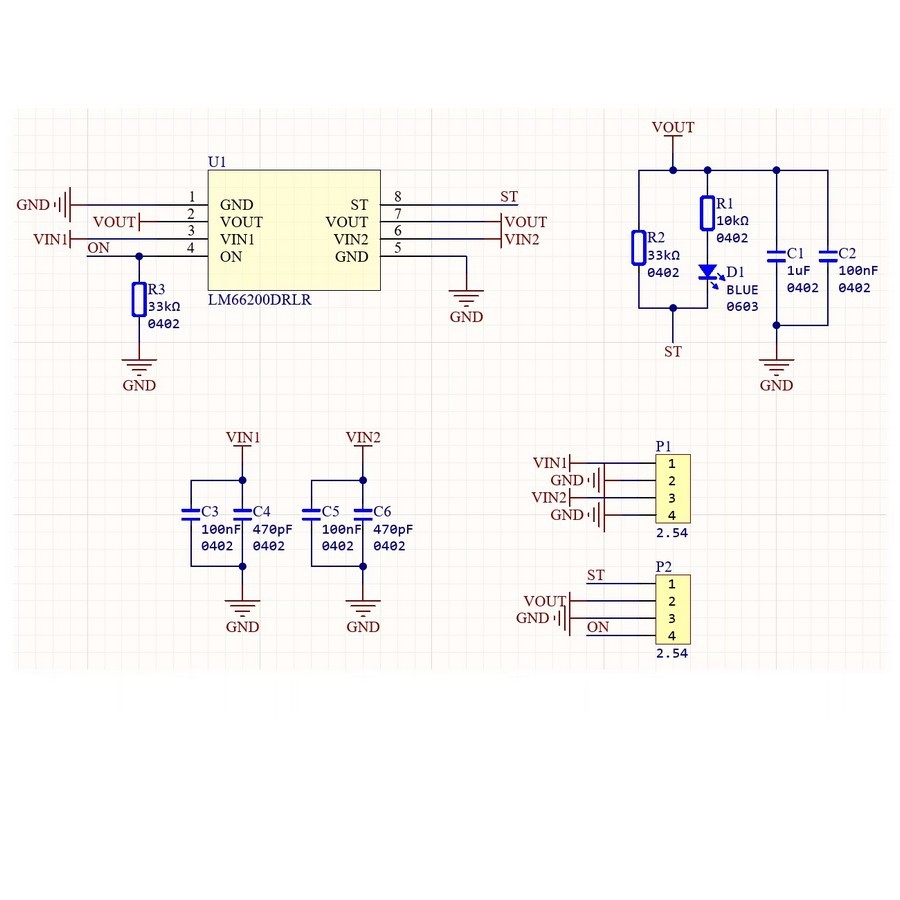

ON: Активный низкий вход включения (33 кΩ подтяжка к низкому уровню). Устройство включается, когда вход ON подтянут к низкому уровню, и отключает оба канала, когда ON подтянут к высокому уровню.

ST: Пин состояния. Подтягивается к высокому уровню, когда используется VI1, и к низкому уровню, когда используется VI2 (загорится синий светодиод).
