Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъемы ВЧ UFL

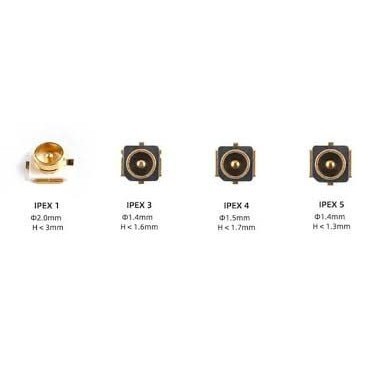

IPEX4-SMT
IPEX4 MHF4 разъем коннектор SMD (IPEX IPX) под пайку на плату
Временно нет на складе...
код товара: 00-00077902
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъемы ВЧ UFL
| | | |
IPEX4-SMT — это
миниатюрный коаксиальный разъем серии U.FL, предназначенный для поверхностного
монтажа на плате. Он используется для подключения высокочастотных кабелей с
разъемами U.FL.
Характеристики
Номинальное напряжение: AC 60 В
Частотный диапазон: 0–6 ГГц
Выдерживаемое напряжение: AC 200 В
Сопротивление: 50 Ом
Материал для пайки: Латунь с золотым покрытием
Рабочая температура: -40°C ~ +90°C
Коэффициент стоячей волны (КСВ):
≤1.3 (0.1–3 ГГц)
≤1.45 (3–6 ГГц)
| | |
|
 |
