USB–TTL последовательный порт с магнитной изоляцией

Модуль интерфейса USB–TTL (UART/COM) с магнитной изоляцией на базе чипа FT232RL. В качестве цифрового изолятора используется ADUM3201, дополнительно применён изолирующий модуль питания.
Обеспечивается изоляционное напряжение до 1000 В DC и надёжная скорость передачи до 1 Мбит/с. Сторона USB и TTL-выход полностью изолированы, что гарантирует безопасность компьютера и эффективно снижает помехи.


Особенности:
Чип FT232RL — популярное и стабильное решение для промышленных применений.
Магнитный изолятор ADUM3201: высокая скорость, чёткие формы сигналов, меньшее энергопотребление по сравнению с оптоизоляцией.
На борту изолированный источник питания, дополнительное питание не требуется — достаточно подключить к USB.

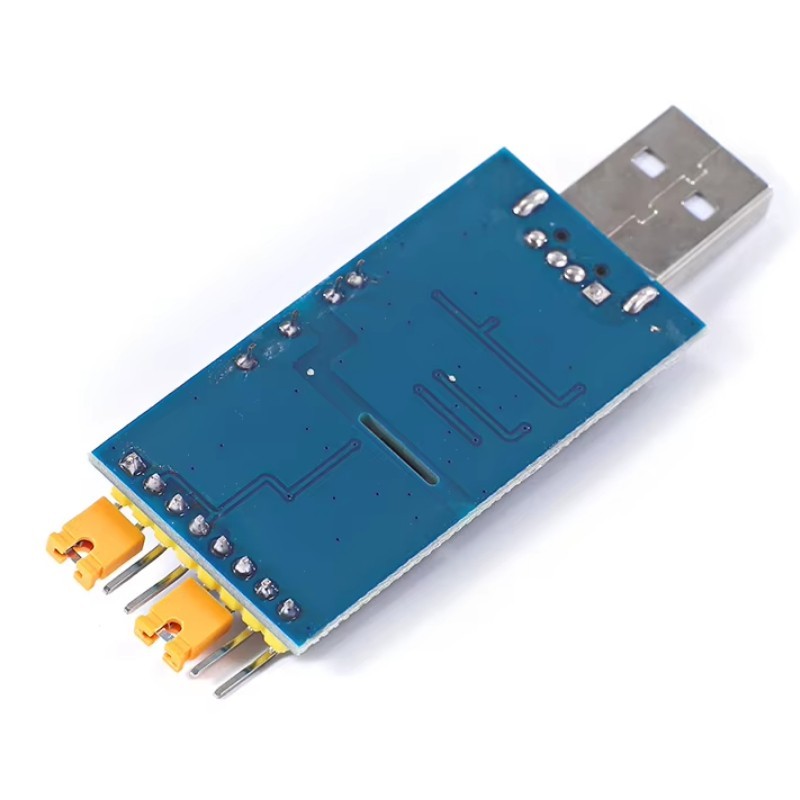

Увеличенный зазор и прорези на плате снижают риск пробоя и повышают безопасность.
Встроенные защитные диоды улучшают надёжность работы.
Разъём USB-A (штекер) — подключение напрямую без кабеля.
Переключение уровня логики (5 В или 3,3 В) с помощью перемычки.
Выход VCC может обеспечивать 5 В или 3,3 В, при этом уровень логики и VCC могут быть одинаковыми или разными.
Линия TX выведена отдельно через защитный диод (open-drain), что удобно для подключения, например, к микроконтроллерам STC.
Индикаторы питания, передачи и приёма (3 светодиода).


Применение:
Изолированная USB–TTL связь и отладка в условиях высокого напряжения и повышенной опасности.
Обновление прошивки периферийных устройств (роутеры, ТВ-приставки и др.).
Запись (программирование) микроконтроллеров.
Высокоскоростная передача данных по USB–UART (до 2 Мбит/с).
Встраивание в устройства для повышения надёжности связи.
