Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Круглые герметичные разъемы FQ

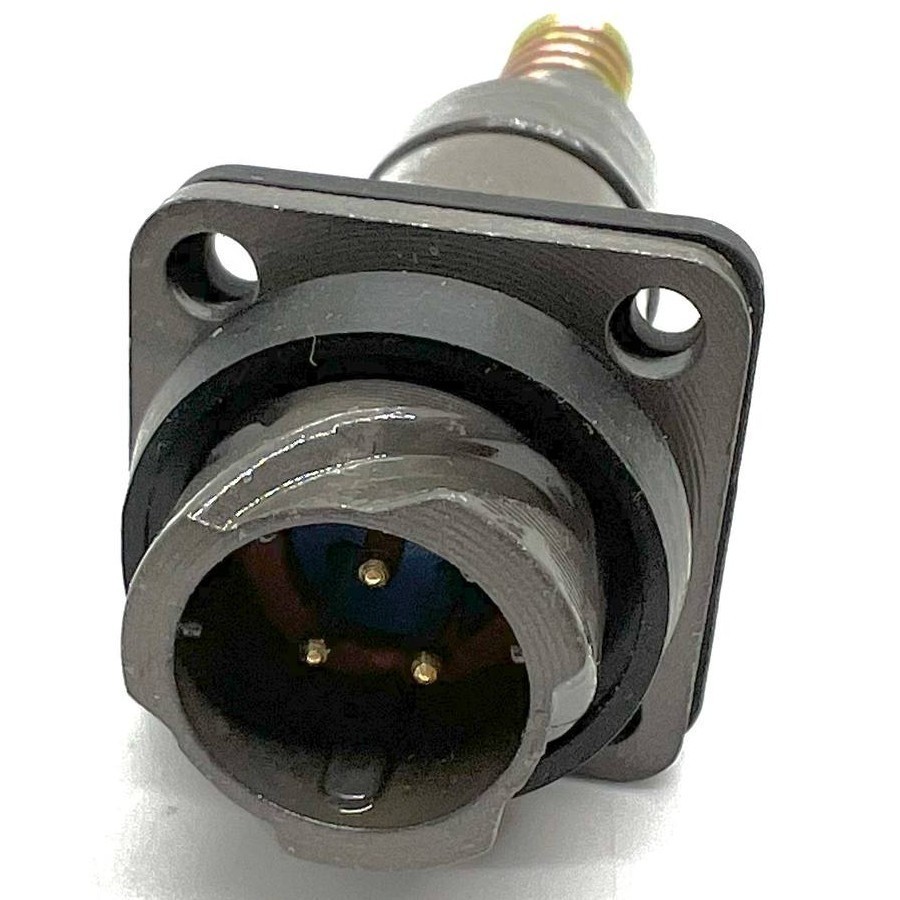

FQ14-3ZPJ-7
Блочная вилка с патрубком для кабеля, 3 контакта. Диаметр кабеля: 7 мм.
На складе ...
Производитель: POLSUN
код товара: 00-00053091
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Круглые герметичные разъемы FQ
| | | |
|
Количество контактов |
3 |
|
Покрытие контакта |
Золото |
|
Монтаж (вид
контакта) |
Пайка, штыревой
контакт |
|
Тип контакта |
Вилка (папа) |
|
Тип сочленения
разъемов |
Байонетное
соединение |
|
Максимальный диаметр
кабеля |
7 мм |
|
Рабочее напряжение |
500 В |
|
Номинальный ток |
Ø1.0мм - 3A;
Ø1.5мм - 10A |
|
Сопротивление
контактов |
Ø1.0мм - 0.005Ω;
Ø1.5мм - 0.0025Ω |
|
Сопротивление
изоляции |
>5000MΩ |
|
Выносливость/износостойкость, циклы |
5000 |
|
Вибрации, пиковое
ударное ускорение |
10-2000Гц, 150
м/с2 |
|
Механический удар,
пиковое ударное ускорение |
490м/с2 |
|
Герметичность |
IP стандарт 67 |
|
Рабочая температура |
-55...85 °C |
|
Влажность |
98% при 40°C |
|
Атмосферное давление |
4.4 кПа |
| | |
|
 |
