Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Отладочная плата

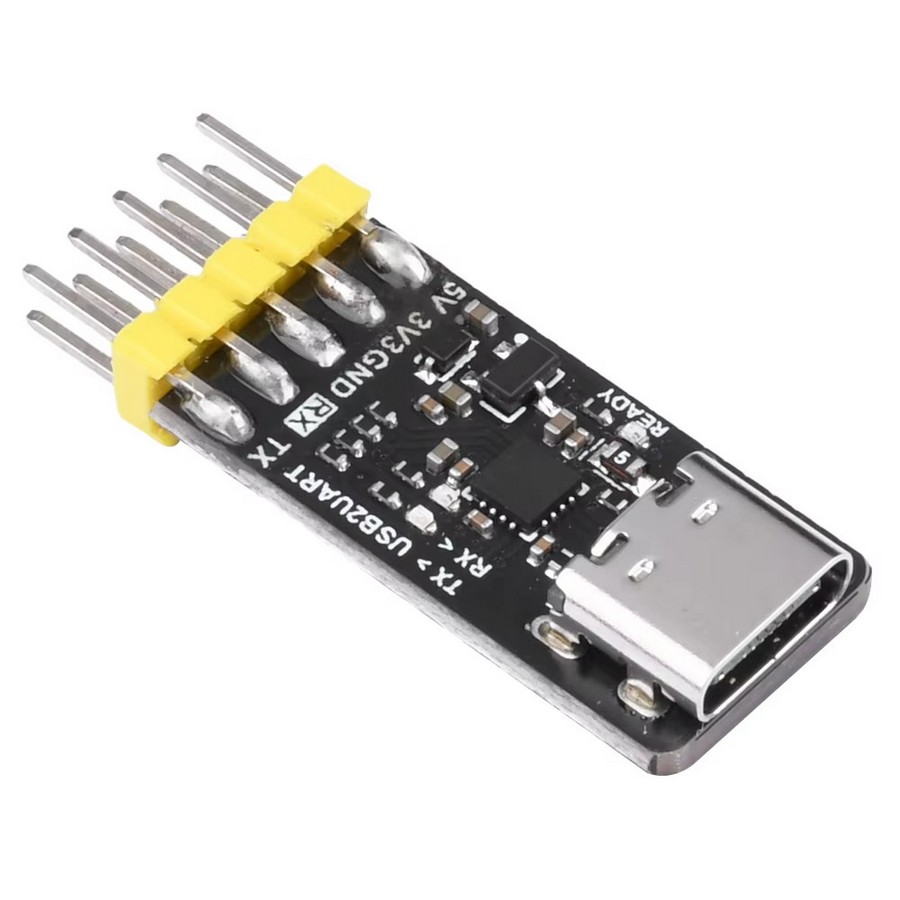

CH343P Black Board
USB–UART модуль на базе CH343P, Возможен выбор уровня TTL 3,3 В / 5 В
Временно нет на складе...
код товара: 00-00079911
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Отладочная плата
| | | |
USB–UART модуль на базе CH343P,
оснащённый выводами RTS и DTR.
Интерфейс USB full-speed, совместим с USB 2.0.
Поддерживает скорость передачи данных от 50 бит/с до 6 Мбит/с.
Возможен выбор уровня TTL 3,3 В / 5 В, также поддерживается внешний уровень
питания от целевого устройства в диапазоне 1,8–5 В.
Поддержка операционных систем с встроенными драйверами класса CDC или с
многофункциональными высокоскоростными драйверами VCP.
Встроенная EEPROM позволяет конфигурировать параметры: VID, PID, максимальный
ток, строки производителя и продукта.
Чип имеет встроенный уникальный идентификатор (USB Serial Number).
Цвет платы черный
Выбор уровня:
Если VIO соединён с 3V3 перемычкой, уровни TX/RX/RTS/DSR = 3,3 В.
Если VIO соединён с 5V, уровни TX/RX/RTS/DRR = 5 В.
Если VIO подключён к питанию целевого устройства, уровни TX/RX/RTS/DRR
определяются питанием этого устройства (должны быть в диапазоне 1,8–5 В).
При питании 4,5 В/3,3 В отсутствует защита от обратного тока: если целевое
устройство включено, его нельзя одновременно подключать к 5 В или 3,3 В.
Достаточно общего заземления.
| | |
 |
