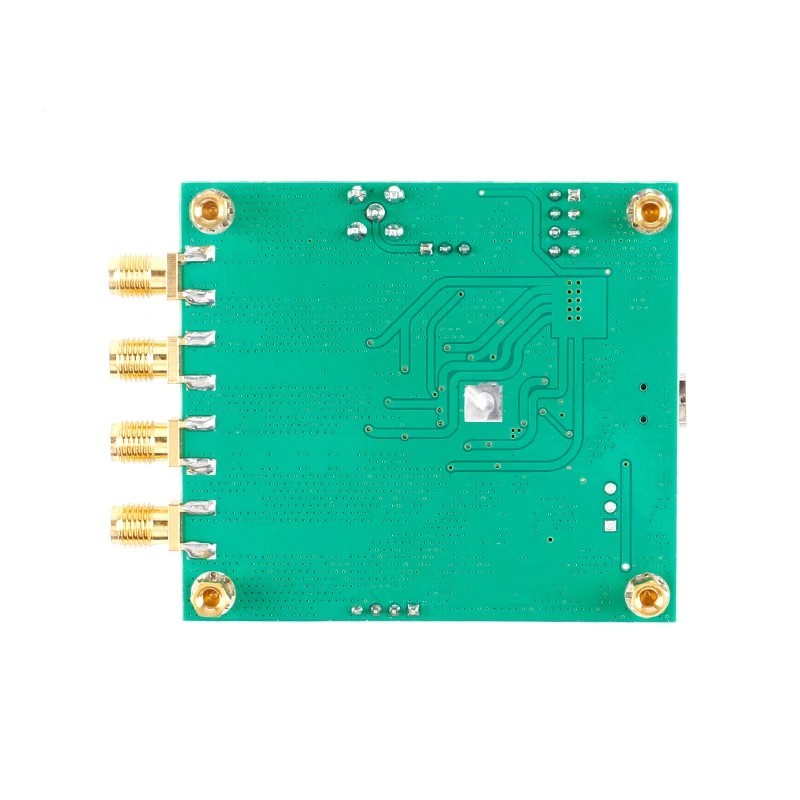

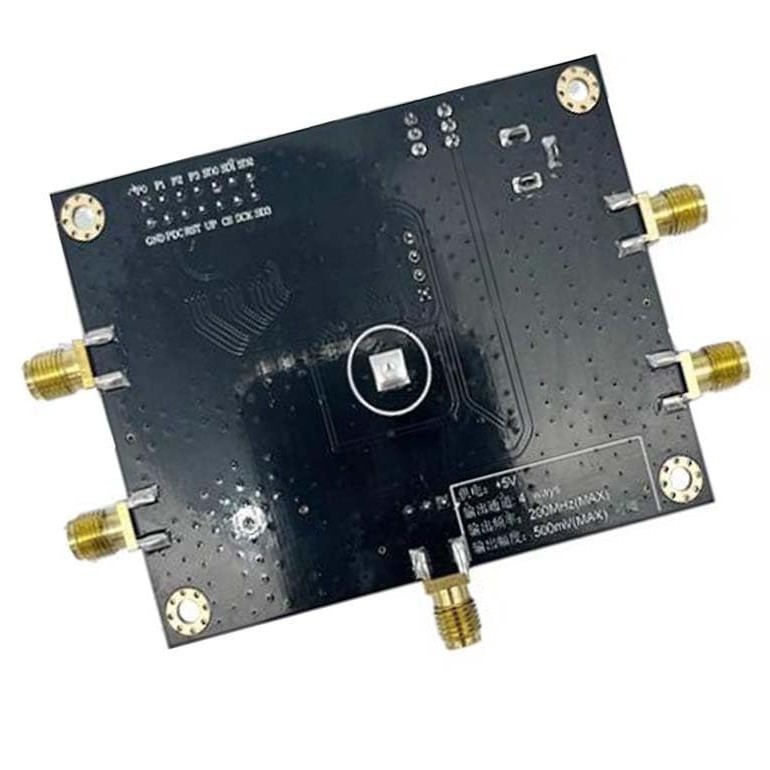

AD9959 DDS Modul основан на микросхеме AD9959. Он интегрирован с управлением через микроконтроллер и может напрямую работать через последовательный порт. Управление осуществляется с помощью AT-команд, что делает использование более удобным.

Модуль имеет четыре независимо управляемых канала (частота, амплитуда, фаза), поддерживает функции частотного сканирования, 2FSK, 4FSK, АМ-модуляции.
Максимальная выходная частота — до 200 МГц.
Подключается к компьютеру через USB-кабель.



Характеристики:
Четыре синхронизированных DDS-канала (500 MSPS)
Независимое управление частотой / фазой / амплитудой по каждому каналу
Согласование задержек изменения частоты / фазы / амплитуды
Отличная развязка между каналами (>65 дБ)
Функции линейного сканирования по частоте / фазе / амплитуде
Поддержка до 16 уровней частотной, фазовой или амплитудной модуляции (настраивается через пины)
Встроенные четыре 10-битных ЦАП
Программируемый диапазон тока ЦАП
Разрешение настройки частоты: от 0,12 Гц
Разрешение фазы: 14 бит
Разрешение амплитуды: 10 бит

Примечание: указанные выше характеристики относятся к микросхеме AD9959 и приведены для справки. Возможности конкретного модуля могут отличаться.

Параметры модуля:
Наименование: четырёхканальный DDS-модуль AD9959

Диапазон напряжения питания: USB 5 В или внешнее последовательное питание 5 В
(Не использовать оба источника одновременно)

Применение:
Генерация частоты для перестраиваемых гетеродинов
Радио- и гидролокационные фазированные решётки
Измерительные приборы и системы
Синхронизированные генераторы тактовой частоты
Источник ВЧ-сигнала для AOTF (акусто-оптического перестраиваемого фильтра)
