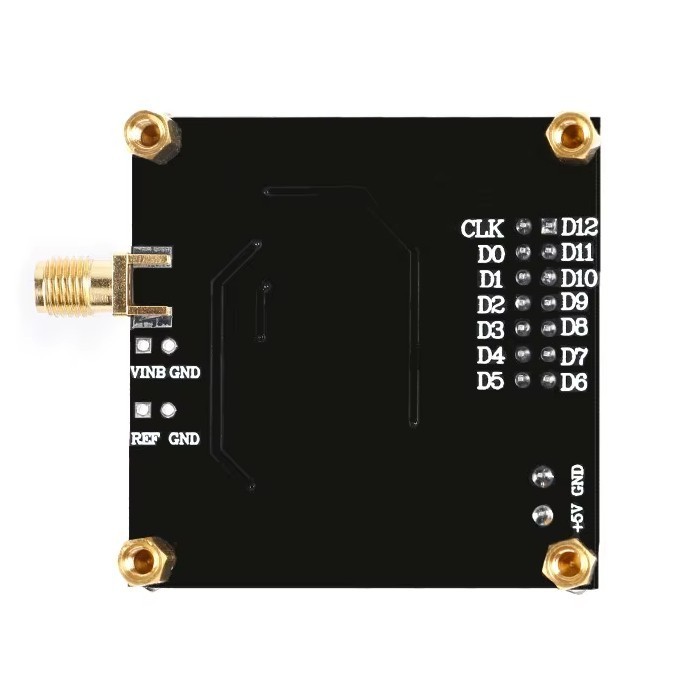

Модуль сбора данных на базе АЦП AD9220 — это высокоскоростной преобразователь для точного аналого-цифрового преобразования. Он имеет 12-битное разрешение и частоту дискретизации 10 MSPS, что делает его подходящим для задач, где требуется быстрый и точный сбор данных. Благодаря низкой стоимости и энергоэффективному дизайну модуль является экономичным решением как для инженеров, так и для любителей.

Модуль AD9220 подходит для широкого круга задач: мониторинг линий электропитания, управление многофазными двигателями, измерительная аппаратура и системы сбора данных. Он совместим с платформами Arduino, STM32 и KEIL5, что упрощает интеграцию в существующие проекты. Истинно дифференциальный вход и встроенный усилитель «выборка-хранение» обеспечивают надёжную работу на высоких скоростях без потери динамического диапазона.

Модуль выполнен на основе многоступенчатой дифференциальной конвейерной архитектуры и оснащён встроенной цифровой коррекцией ошибок выхода. Это позволяет сохранять 12-битную точность на номинальной скорости передачи данных даже при изменении рабочей температуры. Поддержка внешнего опорного напряжения и корпус SOP8, пригодный для пайки, обеспечивают гибкость настройки под конкретные задачи. Модуль AD9220 сочетает высокую производительность и доступную цену, делая его ценным компонентом для инженеров и энтузиастов.


Основные характеристики:
Модель модуля: AD9220
Тип модуля: модуль аналого-цифрового преобразования (АЦП)
Питание модуля: DC 5 В
Потребляемый ток: до 20 мА (макс.)
Протокол связи: параллельный вывод данных
Примеры/прошивки: STM32F103RBT6
Платформа примеров: STM32F103X-M3; исходный код для KEIL5
Уровень управляющих сигналов: 3,3 В
Диапазон входного напряжения: 0–5 В
Входное сопротивление: 1 МОм
Разрешение АЦП: 12 бит
Частота дискретизации: 10 MSPS
Количество входных каналов: 8 независимых каналов
Входной интерфейс модуля: SMA
Опорное напряжение: 2,5 В; возможен внешний опорный источник (корпус SOP8, под пайку)
Режим выборки: настраиваемый диапазон входного напряжения, максимум 0–5 В
Режим выхода: параллельные данные 12 бит
