Усилитель термопары типа K

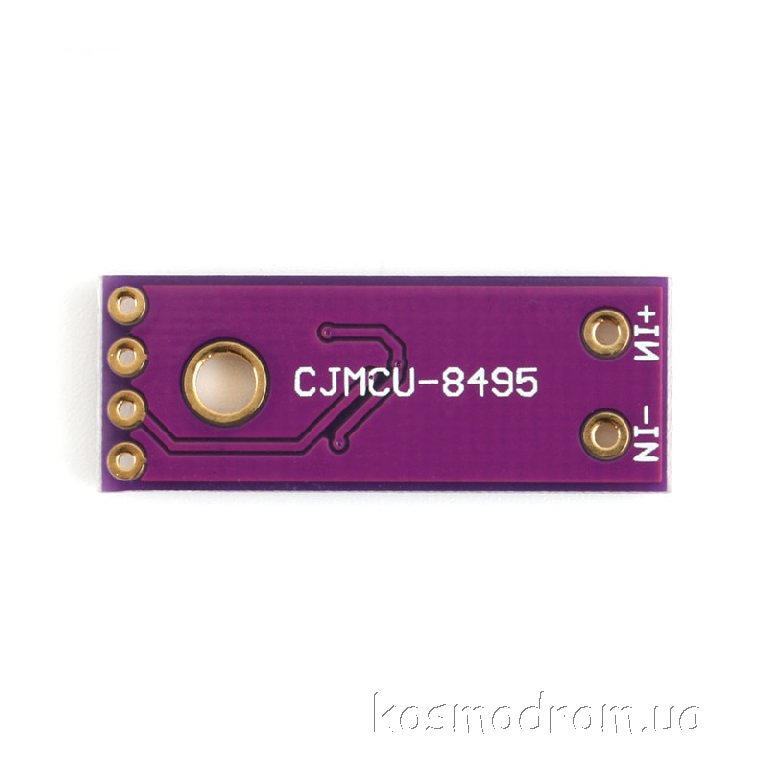

Модуль AD8495 - усилитель термопары типа K, предназначен для построений высокоточных термометров , работающих в широком диапазоне температур.

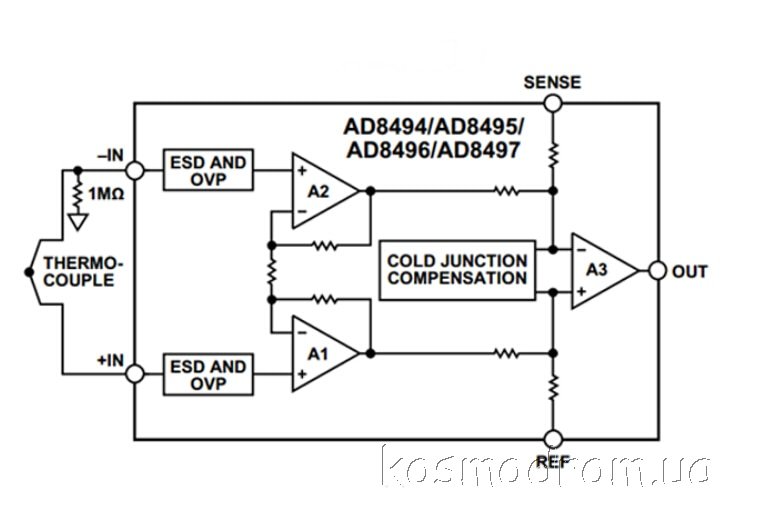

AD8494/AD8495/AD8496/AD8497 - это прецизионные инструментальные усилители с интегрированной схемой компенсации холодного спая термопары. Они формируют выходной сигнал высокого уровня (5 мВ/°C) непосредственно из сигнала термопары при помощи комбинации источника опорного напряжения, соответствующего точке таяния льда, и предварительно откалиброванного усилителя. Эти компоненты могут быть использованы в качестве автономных термометров или контроллеров рабочей точки с коммутируемым выходом и фиксированным или управляемым значением рабочей точки.

AD8494/AD8495/AD8496/AD8497 способны работать от однополярного напряжения питания (менее 3 В) и могут измерять температуры менее 0°C при соответствующем смещении входного опорного напряжения. Типичный полный потребляемый ток AD849x в ненагруженном состоянии равен 180 мкА, за счет чего минимизируются погрешности из-за самонагрева. Нагрузочная способность компонентов составляет более ±5 мА.

AD8494 и AD8496 предварительно калибруются путем лазерной подгонки на пластине для согласования с характеристиками термопар типа J (железо-константан), а AD8495 и AD8497 – с характеристиками термопар типа K (хромель-алюмель). Оптимальные диапазоны температуры окружающей среды для каждого из компонентов указаны в таблице 1 технического описания.

AD8494/AD8495/AD8496/AD8497 позволяют работать с широким диапазоном вариантов питания. При однополярном напряжении питания 5 В выходное напряжение имеет масштаб 5 мВ/°C, что позволяет перекрыть диапазон измеряемых термопарой температур, равный почти 1000 градусам.

AD8494/AD8495/AD8496/AD8497 поддерживают работу с напряжением питания 3 В, что позволяет подключать их непосредственно к низковольтным АЦП. Они также могут работать с напряжением питания вплоть до 36 В, что представляет интерес для промышленных систем с широким диапазоном входных синфазных напряжений.

Характеристики:
Не требуется калибровка для работы с термопарами типа К;
Встроенная компенсация холодного спая;
Высокоимпедансный дифференциальный вход;
Встроенный термометр с масштабом 5 мВ/°C;
Вывод опорного напряжения для регулировки смещения;
Размеры: 29х11 мм
