AD8319 – это
демодулирующий логарифмический усилитель, способный выполнять точное
преобразование входного сигнала ВЧ в соответствующее выходное
напряжение в логарифмическом масштабе. Он основан на методе
прогрессивной компрессии и состоит из последовательного соединения
усилительных каскадов, каждый из которых имеет собственный
детектирующий элемент. Компонент может работать в режиме измерения
или в режиме контроллера. AD8319 поддерживает высокую точность
логарифмической характеристики при работе с сигналами в полосе
частот от 1 МГц до 8 ГГц и обеспечивает приемлемое качество при
частотах до 10 ГГц. Типичный диапазон входных сигналов, в котором
поддерживается погрешность менее ±1 дБ, составляет 40 дБ
(относительно 50 Ом). AD8319 имеет время отклика 8 нс/10 нс (время
нарастания/время спада), что позволяет детектировать с его помощью
импульсные радиосигналы с частотой повторения более 50 МГц.
Компонент обладает беспрецедентной стабильностью точки пересечения
логарифмической характеристики при изменениях температуры окружающей
среды. Для работы AD8319 необходим один источник напряжения питания
в диапазоне от 3.0 В до 5.5 В. Типичный потребляемый ток равен 22
мА, и уменьшается до 200 мкА при переключении компонента в
неактивное состояние.
AD8319 можно сконфигурировать для формирования управляющего
напряжения, подаваемого на усилитель с переменным коэффициентом
усиления, или выдачи результата измерений на выводе VOUT. Поскольку
выходной сигнал может быть использован в задачах управления, при
проектировании компонента особое внимание было уделено минимизации
широкополосного шума.
В режиме контроллера управляющее напряжение, задающее рабочую точку
усилителя, прикладывается к выводу VSET.
Контур управления усилителем ВЧ замыкается на вывод VOUT, выходной
сигнал на котором управляет выходным сигналом усилителя. Путем
изменения напряжения VOUT уровень выходного сигнала усилителя
устанавливается равным величине, задаваемой при помощи VSET.
Выходное напряжение на выводе VOUT AD8319 имеет диапазон от 0 В до (VPOS
− 0.1 V), достаточный для задач управления усилителями. Для работы в
качестве измерительного устройства вывод VOUT соединяется внешней
цепью с выводом VSET, и компонент формирует выходное напряжение,
VOUT, являющееся убывающей, линейной в дБ функцией амплитуды
входного радиосигнала.
Номинальный наклон логарифмической характеристики равен −22 мВ/дБ и
определяется цепью VSET. Точка пересечения находится на уровне 15 дБ
(относительно 50 Ом, для немодулированного сигнала) и задается при
помощи входа INHI. Эти параметры сохраняют высокую стабильность при
изменениях напряжения питания и температуры.

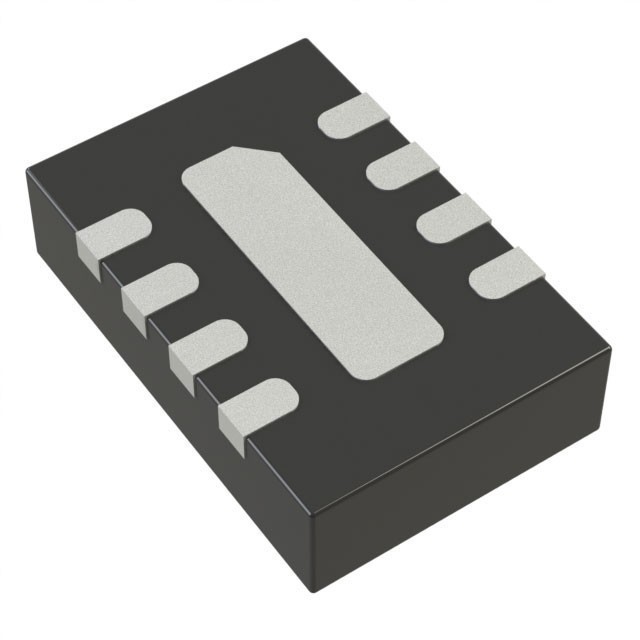

AD8319 производится по кремний-германиевой (SiGe) технологии
изготовления ИМС на биполярных транзисторах, выпускается в
8-выводном корпусе LFCSP_VD, имеющем габариты 2 мм × 3 мм, и
работает в температурном диапазоне от −40°C до +85°C.
Особенности:
Широкая полоса: 1 МГц - 10 ГГц
Высокая точность: ±1.0 дБ в диапазоне температур
Динамический диапазон >40 дБ в полосе до 8 ГГц
Стабильность в диапазоне температур ±0.5 дБ
Выход контроллера/измерения с низким уровнем шума (VOUT)
Время импульсного отклика: 8 нс/10 нс (время спада/нарастания)
Корпус LFCSP_VD с малыми габаритами, 2 мм × 3 мм
Питание: 3.0 В - 5.5 В, 22 мА
Производится по SiGe технологии изготовления быстродействующих схем |
