AD8221 – это высококачественный инструментальный усилитель с программируемым коэффициентом усиления, который обеспечивает наивысший в отрасли КОСС в диапазоне частот среди устройств своего класса. КОСС инструментальных усилителей, доступных на рынке на сегодняшний день, спадает на частоте 200 Гц, в то время как AD8221 поддерживает минимальный КОСС 80 дБ на частотах до 10 кГц для всех градаций при G = 1. Высокий КОСС в диапазоне частот позволяет AD8221 ослаблять широкополосные помехи и гармоники напряжения сети, значительно упрощая требования к фильтру. К возможным областям применения компонента относятся прецизионные схемы сбора данных, биомедицинский анализ и измерительные приборы для авиационно-космической техники.
Низкое напряжение смещения, малый дрейф смещения, малый дрейф коэффициента усиления, высокая точность установки коэффициента усиления и высокий КОСС делают данный компонент превосходным выбором для задач, в которых требуются наилучшие статические характеристики, например, для преобразования сигналов мостовых датчиков.
Программируемый коэффициент усиления дает пользователю дополнительную свободу при проектировании. Коэффициент усиления задается при помощи одного резистора в диапазоне от 1 до 1000. AD8221 поддерживает работу с однополярным или биполярным питанием и хорошо подходит для задач, в которых входные напряжения могут достигать ±10 В.

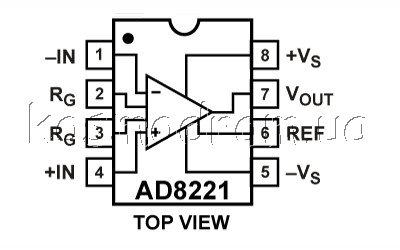

AD8221 выпускается в недорогих 8-выводных корпусах SOIC и MSOP, которые обеспечивают наилучшие в отрасли показатели. Корпус MSOP занимает вдвое меньшую площадь на печатной плате по сравнению с корпусом SOIC, что делает его идеальным выбором для многоканальных систем или систем с ограничениями по габаритам.
Заявленные в спецификации характеристики гарантированно обеспечиваются во всем промышленном температурном диапазоне от −40°C до +85°C всеми градациями. Работоспособность AD8221 поддерживается в диапазоне температур от −40°C до +125°C*.
Области применения
Электронные весы
Управление промышленными технологическими процессами
Усилители сигналов мостовых датчиков
Прецизионные системы сбора данных
Медицинские измерительные приборы
Тензодатчики
Интерфейс с датчиками
