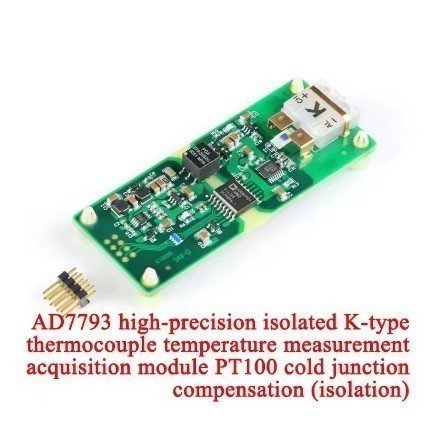

Система измерения
температуры на основе AD7793, основанная на рекомендованном документе
ADI CN0206_cn.
PT100 используется в качестве компенсации холодного спая
Поддержка широкого диапазона напряжений источника питания: 3–9 В
постоянного тока, номинальный ток составляет 19 мА при питании от 3,3 В
и 12 мА при питании 5 В.
Интерфейс SPI, поддержка многоканальных приложений мультиплексирования
SPI.
Максимальный диапазон измерения теплового потенциала составляет 3,65625
мВ при увеличении в 5,32 раза, а соответствующая таблица индекса
термопары K составляет 881 градус.
Максимальный диапазон измерения теплового потенциала с усилением в 6,16
раза составляет 73,125 мВ, охватывая весь диапазон измерения термопары
K.
Минимальное напряжение изоляции составляет 2500 В постоянного тока.
Микросхема изоляции сигналов ADUM1401.
