Аналого-цифровой преобразователь (АЦП) AD7746ARUZ Контроллер сенсорной клавиатуры - [TSSOP-16]: Сенсоров: 2: Тип клавиатуры: button: Выход: 2-wire, I2C: Uпит: 2.7...5.25 В: Примечание: Capacitive to Digital Converters: Траб: -40...85 °C На складе ... Производитель: AD Тип корпуса: TSSOP-16 код товара: 00-00024311
ANALOG DEVICES является ведущей
фирмой по разработке и производству аналоговых компонентов
в мире. Analog Devices
разрабатывает, производит и продает современные,
высококачественные электронные компоненты и подсистемы для
применения во вновь разрабатываемых и уже используемых аналоговых
устройствах.

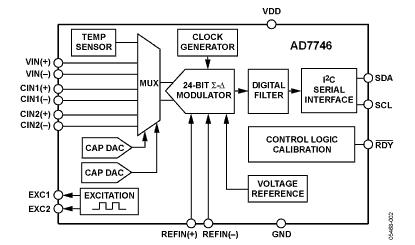

AD7745/AD7746 –
это сигма-дельта (Σ-Δ) преобразователи емкости в цифровой код (capacitance-to-digital
converter, CDC) с высоким разрешением. Измеряемая емкость
подключается непосредственно к входам преобразователя. Его
архитектура обеспечивает высокое разрешение (24 бита без пропуска
кодов, эффективное разрешение до 21 бита), высокую линейность
(±0.01%) и малую погрешность (±4 фФ за счет заводской калибровки).
AD7745/AD7746 имеют рабочий диапазон входных емкостей (изменяющихся)
±4 пФ, а также поддерживают работу с синфазными (постоянными)
емкостями до 17 пФ, которые могут быть преобразованы в балансную
форму при помощи внутреннего программируемого преобразователя кода в
емкость (CAPDAC)
AD7745 имеет один
входной канал емкости, а AD7746 – два канала. Каждый из каналов
можно сконфигурировать для работы в несимметричном или
дифференциальном режимах. AD7745/AD7746 предназначены для работы с
“плавающими” емкостными датчиками. Для работы с емкостными
датчиками, у которых одна обкладка подключена к земле, рекомендуется
использовать AD7747.
Компоненты имеют интегрированный датчик температуры с разрешением
0.1°C и погрешностью ±2°C. Интегрированный источник опорного
напряжения и интегрированный генератор тактового сигнала избавляют
от необходимости применения каких-либо вспомогательных внешних
компонентов при работе с емкостными датчиками. Преобразователи также
имеют стандартный вход напряжения, который совместно с
дифференциальным входом внешнего опорного напряжения, упрощает
подключение внешних датчиков температуры, например, резистивных
датчиков температуры, термисторов или диодных датчиков.
AD7745/AD7746 имеют двухпроводной последовательный интерфейс,
совместимый с I2C. Оба компонента питаются от однополярного
напряжения питания в диапазоне от 2.7 В до 5.25 В. Они выпускаются в
16-выводном корпусе TSSOP и работают в автомобильном температурном
диапазоне от–40°C до +125°C.
Области применения
Автомобильные, промышленные и медицинские системы:
Измерение давления
Датчики положения
Датчики уровня
Измерители потока
Датчики влажности
Обнаружение инородных примесей
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
Новый стандарт однокристальных решений
Интерфейс с несимметричными или дифференциальными плавающими
датчиками
Разрешение до 4 аФ (соответствует ENOB до 21 бит)
Погрешность: 4 фФ
Линейность: 0.01%
Синфазная (постоянная) емкость до 17 пФ
Диапазон (изменяющейся) емкости полной шкалы: ±4 пФ
Устойчив к паразитной емкости на землю до 60 пФ
Частота обновления: от 10 Гц до 90 Гц
Одновременное подавление частот 50 Гц и 60 Гц при частоте обновления
16 Гц
Интегрированный датчик температуры
Разрешение: 0.1°C, погрешность: ±2°C
Канал входного напряжения
Внутренний тактовый генератор
Двухпроводной последовательный интерфейс (совместимый с I2C®)
Питание
Однополярное, от 2.7 В до 5.25 В
Потребляемый ток 0.7 мА
Рабочая температура: от –40°C до +125°C
16-выводный корпус TSSOP
Аналого-цифровой преобразователь Analog Devices
Аналого-цифровые преобразователи компании Analog Devices обладают
революционными возможностями, позволяющими разработчикам создавать
новые архитектуры систем, которые способны удовлетворить их
потребности. От современных систем требуется компактность, малая
потребляемая мощность и низкая стоимость. Компания Analog Devices
предлагает самый широкий в отрасли спектр продуктов.
Достоинства аналого-цифровых преобразователей
от компании Analog Devices, высокое качество
и надежность, при этом низкая стоимость и
высокая эффективность,
