Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия
AD7689BCPZ SPI 2.3V~5.5V -40?~+85? LFCSP-20(4x4) Analog to Digital Converters (ADC) RoHS
Временно нет на складе...
Производитель: ADI Тип корпуса: LFCSP-20(4x4) код товара:
Кол-во
Цена без НДС, грн
Купить
Раздел:

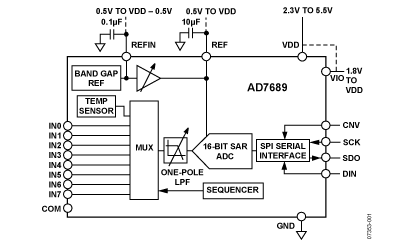

AD7682/AD7689 —
4/8-канальные 16-битные АЦП последовательных приближений с
перераспределением заряда, которые работают от одного источника
питания VDD.AD7682/AD7689 имеют все
(необходимые) компоненты для работы в многоканальных маломощных
системах сбора данных, включая 16-разрядные АЦП последовательного
приближения с гарантированным отсутствием пропущенных кодов:
четырёхканальные (AD7682) или восьмиканальные (AD7689)
мультиплексоры со слабым уровнем перекрёстных помех, хорошо
подходящие для формирования однополярных (с чувствительностью к
заземлению или без), дифференциальных или биполярных входных
сигналов; стабильный встроенный источник опорного сигнала (2,5 В или
4,096 В) и буфер; датчик температуры; избирательный однополюсный
фильтр; и контроллер последовательности (секвенсор), который может
быть полезен при непрерывном упорядоченном опросе каналов.
В AD7682/AD7689
используется простой SPI интерфейс для записи в регистр конфигурации
и считывания результатов преобразования. Для питания SPI-интерфейса
используется отдельный источник, VIO, значение которого установлено
равным логическому уровню хоста. Рассеяние мощности определяется
пропускной способностью.
AD7682/AD7689 поставляется в тонком 20-выводном LFCSP корпусе и
работает в диапазоне температур от -40° С до +85° С.
Области применения
Оборудование с батарейным питанием
Медицинское оборудование: ЭКГ
Мобильные устройства: GPS
Персональные цифровые секретари
Контроль линий высокого напряжения
Сбор данных
Системы сбора сейсмических данных
Измерительная аппаратура
Управление технологическими процессами
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
Разрешение 16 бит без пропуска кодов
4-канальный (AD7682)/8-канальный (AD7689) мультиплексор
С различными поддерживаемыми типами входного сигнала
Несимметричный однополярный
Дифференциальный (относительно GND)
Псевдобиполярный
Пропускная способность: 250 kSPS
INL: ±0.4 LSB тип., ±1.5 LSB макс. (±23 ppm от диапазона полной
шкалы)
Динамический диапазон: 93.8 дБ
SINAD: 92.5 дБ при 20 кГц
THD: −100 дБ при 20 кГц
Диапазон аналоговых входных сигналов: от 0 В до VREF; VREF до VDD
