AD623BRZ 25uV 25nA 0.3V/us 80dB 800kHz 1 Rail-to-Rail Output SOIC-8 Amplifiers RoHS
Временно нет на складе...
Производитель: ADI Тип корпуса: SOIC-8 код товара:
Кол-во
Цена без НДС, грн
Купить
Раздел:
AD623 –
это интегрированный инструментальный усилитель с
однополярным питанием, который обеспечивает
rail-to-rail диапазон выходных напряжений
(размах напряжения до напряжений питания) при
работе с напряжениями питания от 3 В до 12 В.
AD623 дает
пользователю большую свободу применения за счет
программирования коэффициента усиления одним

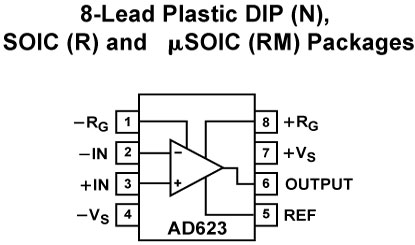

резистором и 8-выводной конфигурации выводов
промышленного стандарта. Без внешнего резистора
AD623
обеспечивает единичное усиление (G = 1), а
используя внешний резистор коэффициент усиления
AD623
можно изменять в диапазоне до 1000.
AD623
поддерживает погрешность на минимальном уровне,
обеспечивая превосходный КОСС в полосе частот,
который возрастает при увеличении коэффициента
усиления. Значение КОСС сохраняет постоянный
уровень на частотах до 200Гц,что позволяет
подавлять как шум на частоте сети питания, так и
ее гармоники.
AD623 имеет широкий диапазон
входных синфазных напряжений и способен усиливать сигналы с
синфазным напряжением на 150 мВ ниже напряжения земли. Архитектура
AD623 была оптимизирована для
работы от однополярного напряжения питания, однако компонент также
обеспечивает превосходные показатели и при работе с биполярным
напряжением питания (от ±2.5 В до ±6.0 В).Низкая потребляемая
мощность (1.5 мВт при 3 В), широкий диапазон напряжений питания и
rail-to-rail диапазон
выходных напряжений делают AD623
идеальным выбором для систем с питанием от батарей. Выходной каскад,
работающий в rail-rail режиме, максимизирует динамический диапазон
при низких напряжениях питания.
AD623 является отличной альтернативой проектам инструментальных
усилителей на дискретных компонентах, обеспечивая превосходную
линейность, температурную стабильность и надежность при минимальной
занимаемой площади. Области применения:
Малопотребляющие медицинские измерительные приборы
Интерфейсы с датчиками
Усилители сигналов термопар
Управление промышленными технологическими процессами
Усилители разностного сигнала
Малопотребляющие системы сбора данных
ОСОБЕННОСТИ И
ПРЕИМУЩЕСТВА:
Простота применения
Лучшие характеристики по сравнению с дискретными проектами. Работает
с однополярным и биполярным питанием
Rail-to-rail диапазон
выходных напряжений
Нижняя граница диапазона входных напряжений на 150 мВ ниже
напряжения земли (при однополярном питании)
Низкое энергопотребление: потребляемый ток 550 мкА, макс.
Установка коэффициента усиления одним внешним резистором, диапазон
коэффициентов усиления от 1 (без резистора) до 1000
Высокие статические характеристики
Погрешность коэффициента усиления 0.10% (G = 1)
Погрешность коэффициента усиления 0.35% (G >1)
Дрейф коэффициента усиления 10 ppm (G = 1)
Входной ток смещения 25 нА, макс.
Превосходные динамические характеристики
КОСС 90 дБ, мин.(G = 10); 70 дБ мин. (G = 1) (60 Гц, дисбаланс
импеданса источника 1 кОм)
Ширина полосы 800 кГц (G = 1)
Время установления до 0.01%: 20 мкс (G = 10)
Шум
Приведенный к входу шум 35 нВ/√Гц на 1 кГц (G = 1)
